CAVMAC · Ирландия
Рукава для газа и воздуха
Рукава CavMac для сжатого воздуха, газа низкого давления и сжиженного углеводородного газа (LPG). Применяются на компрессорах, в горной добыче, строительстве и тяжёлой промышленности. Рабочее давление 10–25 бар, стойкость к перегибу.
Генеральный дистрибьютор и авторизованный партнёр завода CAVMAC в России и СНГПрименение
Авиация
Строительство
Горная добыча и карьеры
Химическая промышленность
Рукава в бухтах 8 моделей · отрезаем нужную длину
Поставляются бухтами до 61 м или отрезками нужной длины; по запросу собираем с концевой арматурой.
1A55 — 10 бар, напорный, для сжатого воздуха
Усиленный рукав для сжатого воздуха в тяжёлой промышленности, прокате техники, горной добыче и строительстве. Стойкий к перегибу.
- Рабочая температура: −30…+80 °C
- Электропроводность: не применяется
- Внутренний слой: Чёрная резина SBR
- Армирование: Высокопрочный полиэфирный корд
- Наружный слой: Чёрная гладкая хлоропреновая резина (CR), стойкая к маслам, истиранию и атмосферным воздействиям
- Рабочее давление: 10 бар, запас прочности 3:1
- Вакуум: не применяется
- Маркировка: По запросу заказчика
- Концы: Без арматуры
- Опции: По запросу — внутренний слой из EPDM или NBR
Стандарты: ISO1307
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Мин. радиус изгиба | Вес | Макс. длина | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | psi | мм | кг/м | м |
| 1A55-019 | 3/4" | 19 | 28,2 | 4,6 | 10 | 145 | 30 | 435 | — | 0,50 | 61 |
| 1A55-025 | 1" | 25 | 34,2 | 4,6 | 10 | 145 | 30 | 435 | — | 0,62 | 61 |
| 1A55-032 | 1¼" | 32 | 42,4 | 5,2 | 10 | 145 | 30 | 435 | — | 0,89 | 61 |
| 1A55-038 | 1½" | 38 | 48,4 | 5,2 | 10 | 145 | 30 | 435 | — | 1,03 | 61 |
| 1A55-051 | 2" | 51 | 62,0 | 5,5 | 10 | 145 | 30 | 435 | — | 1,38 | 61 |
| 1A55-063 | 2½" | 63 | 74,0 | 5,5 | 10 | 145 | 30 | 435 | — | 1,67 | 61 |
| 1A55-076 | 3" | 76 | 87,0 | 5,5 | 10 | 145 | 30 | 435 | — | 1,98 | 61 |
| 1A55-102 | 4" | 102 | 115,8 | 6,9 | 10 | 145 | 30 | 435 | — | 3,28 | 61 |
| 1A55-127 | 5" | 127 | 140,8 | 6,9 | 10 | 145 | 30 | 435 | — | 4,04 | 61 |
| 1A55-152 | 6" | 152 | 169,2 | 8,6 | 10 | 145 | 30 | 435 | — | 5,94 | 61 |
1A05 — 10 бар, напорно-всасывающий, для сжатого воздуха
Усиленный рукав для сжатого воздуха в тяжёлой промышленности, прокате техники, горной добыче и строительстве. Стойкий к перегибу.
- Рабочая температура: −30…+80 °C
- Электропроводность: не применяется
- Внутренний слой: Чёрная резина SBR
- Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
- Наружный слой: Чёрная гладкая хлоропреновая резина (CR), стойкая к маслам, истиранию и атмосферным воздействиям
- Рабочее давление: 10 бар, запас прочности 3:1
- Вакуум: −0,85 бар
- Маркировка: По запросу заказчика
- Концы: Без арматуры
- Опции: По запросу — внутренний слой из NBR
Стандарты: ISO1307
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Мин. радиус изгиба | Вес | Макс. длина | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | psi | мм | кг/м | м |
| 1A05-019 | 3/4" | 19 | 30,9 | 5,9 | 10 | 145 | 30 | 435 | 120 | 0,76 | 61 |
| 1A05-025 | 1" | 25 | 36,9 | 5,9 | 10 | 145 | 30 | 435 | 150 | 0,94 | 61 |
| 1A05-032 | 1¼" | 32 | 45,1 | 6,5 | 10 | 145 | 30 | 435 | 200 | 1,28 | 61 |
| 1A05-038 | 1½" | 38 | 51,1 | 6,5 | 10 | 145 | 30 | 435 | 230 | 1,48 | 61 |
| 1A05-051 | 2" | 51 | 64,7 | 6,8 | 10 | 145 | 30 | 435 | 310 | 1,95 | 61 |
| 1A05-063 | 2½" | 63 | 78,0 | 7,5 | 10 | 145 | 30 | 435 | 380 | 2,74 | 61 |
| 1A05-076 | 3" | 76 | 91,0 | 7,5 | 10 | 145 | 30 | 435 | 460 | 3,24 | 61 |
| 1A05-102 | 4" | 102 | 119,9 | 9,0 | 10 | 145 | 30 | 435 | 620 | 5,08 | 61 |
| 1A05-127 | 5" | 127 | 147,9 | 10,4 | 10 | 145 | 30 | 435 | 770 | 8,09 | 61 |
| 1A05-152 | 6" | 152 | 176,3 | 12,1 | 10 | 145 | 30 | 435 | 920 | 10,78 | 61 |

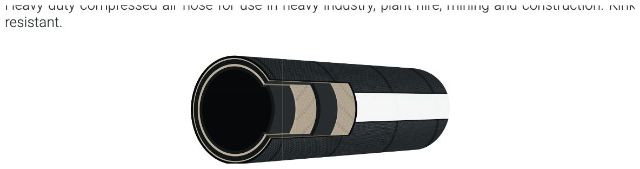

1A58 — 16 бар, напорный, для сжатого воздуха
Усиленный рукав для сжатого воздуха в тяжёлой промышленности, прокате техники, горной добыче и строительстве. Стойкий к перегибу.
- Рабочая температура: −30…+80 °C
- Электропроводность: не применяется
- Внутренний слой: Чёрная резина SBR
- Армирование: Высокопрочный полиэфирный корд
- Наружный слой: Чёрная гладкая хлоропреновая резина (CR), стойкая к маслам, истиранию и атмосферным воздействиям
- Рабочее давление: 16 бар, запас прочности 3:1
- Вакуум: не применяется
- Маркировка: По запросу заказчика
- Концы: Без арматуры
- Опции: По запросу — внутренний слой из NBR
Стандарты: ISO1307
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Мин. радиус изгиба | Вес | Макс. длина | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | psi | мм | кг/м | м |
| 1A58-019 | 3/4" | 19 | 28,2 | 4,6 | 16 | 232 | 48 | 696 | — | 0,50 | 61 |
| 1A58-025 | 1" | 25 | 34,2 | 4,6 | 16 | 232 | 48 | 696 | — | 0,62 | 61 |
| 1A58-032 | 1¼" | 32 | 43,0 | 5,5 | 16 | 232 | 48 | 696 | — | 0,92 | 61 |
| 1A58-038 | 1½" | 38 | 49,0 | 5,5 | 16 | 232 | 48 | 696 | — | 1,06 | 61 |
| 1A58-051 | 2" | 51 | 62,0 | 5,5 | 16 | 232 | 48 | 696 | — | 1,38 | 61 |
| 1A58-063 | 2½" | 63 | 74,4 | 5,7 | 16 | 232 | 48 | 696 | — | 1,70 | 61 |
| 1A58-076 | 3" | 76 | 87,4 | 5,7 | 16 | 232 | 48 | 696 | — | 2,02 | 61 |
| 1A58-102 | 4" | 102 | 118,0 | 8,0 | 16 | 232 | 48 | 696 | — | 3,80 | 61 |
| 1A58-127 | 5" | 127 | 143,8 | 8,4 | 16 | 232 | 48 | 696 | — | 4,77 | 61 |
| 1A58-152 | 6" | 152 | 170,0 | 9,0 | 16 | 232 | 48 | 696 | — | 6,07 | 61 |
1A08 — 16 бар, напорно-всасывающий, для сжатого воздуха
Усиленный рукав для сжатого воздуха в тяжёлой промышленности, прокате техники, горной добыче и строительстве. Стойкий к перегибу.
- Рабочая температура: −30…+80 °C
- Электропроводность: не применяется
- Внутренний слой: Чёрная резина SBR
- Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
- Наружный слой: Чёрная гладкая хлоропреновая резина (CR), стойкая к маслам, истиранию и атмосферным воздействиям
- Рабочее давление: 16 бар, запас прочности 3:1
- Вакуум: −0,85 бар
- Маркировка: По запросу заказчика
- Концы: Без арматуры
- Опции: По запросу — внутренний слой из NBR
Стандарты: ISO1307
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Мин. радиус изгиба | Вес | Макс. длина | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | psi | мм | кг/м | м |
| 1A08-019 | 3/4" | 19 | 30,9 | 5,9 | 16 | 232 | 48 | 696 | 120 | 0,76 | 61 |
| 1A08-025 | 1" | 25 | 36,9 | 5,9 | 16 | 232 | 48 | 696 | 150 | 0,94 | 61 |
| 1A08-032 | 1¼" | 32 | 45,7 | 6,8 | 16 | 232 | 48 | 696 | 200 | 1,32 | 61 |
| 1A08-038 | 1½" | 38 | 51,7 | 6,8 | 16 | 232 | 48 | 696 | 230 | 1,52 | 61 |
| 1A08-051 | 2" | 51 | 64,7 | 6,8 | 16 | 232 | 48 | 696 | 310 | 1,95 | 61 |
| 1A08-063 | 2½" | 63 | 78,4 | 7,7 | 16 | 232 | 48 | 696 | 380 | 2,77 | 61 |
| 1A08-076 | 3" | 76 | 91,4 | 7,7 | 16 | 232 | 48 | 696 | 460 | 3,28 | 61 |
| 1A08-102 | 4" | 102 | 122,1 | 10,1 | 16 | 232 | 48 | 696 | 620 | 5,62 | 61 |
| 1A08-127 | 5" | 127 | 150,9 | 11,9 | 16 | 232 | 48 | 696 | 770 | 8,90 | 61 |
| 1A08-152 | 6" | 152 | 177,1 | 12,5 | 16 | 232 | 48 | 696 | 920 | 10,94 | 61 |
1A54 — 20 бар, напорный, для сжатого воздуха
Усиленный рукав для сжатого воздуха в тяжёлой промышленности, прокате техники, горной добыче и строительстве. Стойкий к перегибу.
- Рабочая температура: −30…+80 °C
- Электропроводность: не применяется
- Внутренний слой: Чёрная резина SBR
- Армирование: Высокопрочный полиэфирный корд
- Наружный слой: Чёрная гладкая хлоропреновая резина (CR), стойкая к маслам, истиранию и атмосферным воздействиям
- Рабочее давление: 20 бар, запас прочности 3:1
- Вакуум: не применяется
- Маркировка: По запросу заказчика
- Концы: Без арматуры
- Опции: По запросу — внутренний слой из NBR
Стандарты: ISO1307
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Мин. радиус изгиба | Вес | Макс. длина | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | psi | мм | кг/м | м |
| 1A54-019 | 3/4" | 19 | 28,2 | 4,6 | 20 | 290 | 60 | 870 | — | 0,50 | 61 |
| 1A54-025 | 1" | 25 | 34,8 | 4,9 | 20 | 290 | 60 | 870 | — | 0,65 | 61 |
| 1A54-032 | 1¼" | 32 | 43,0 | 5,5 | 20 | 290 | 60 | 870 | — | 0,92 | 61 |
| 1A54-038 | 1½" | 38 | 49,0 | 5,5 | 20 | 290 | 60 | 870 | — | 1,06 | 61 |
| 1A54-051 | 2" | 51 | 62,4 | 5,7 | 20 | 290 | 60 | 870 | — | 1,40 | 61 |
| 1A54-063 | 2½" | 63 | 74,4 | 5,7 | 20 | 290 | 60 | 870 | — | 1,70 | 61 |
| 1A54-076 | 3" | 76 | 89,6 | 6,8 | 20 | 290 | 60 | 870 | — | 2,41 | 61 |
| 1A54-102 | 4" | 102 | 118,8 | 8,4 | 20 | 290 | 60 | 870 | — | 3,89 | 61 |
| 1A54-127 | 5" | 127 | 143,8 | 8,4 | 20 | 290 | 60 | 870 | — | 4,77 | 61 |
| 1A54-152 | 6" | 152 | 173,0 | 10,5 | 20 | 290 | 60 | 870 | — | 6,95 | 61 |

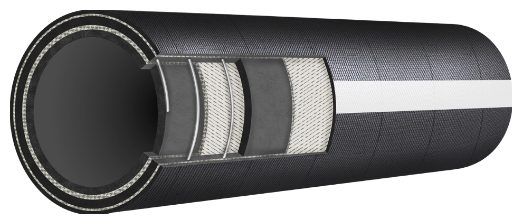

1A04 — 20 бар, напорно-всасывающий, для сжатого воздуха
Усиленный напорно-всасывающий рукав для сжатого воздуха на 20 бар — для тяжёлой промышленности, проката техники, горной добычи и строительства. Стойкий к перегибу.
- Рабочая температура: −30…+80 °C
- Электропроводность: не применяется
- Внутренний слой: Чёрная резина SBR
- Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
- Наружный слой: Чёрная гладкая хлоропреновая резина (CR), стойкая к маслам, истиранию и атмосферным воздействиям
- Рабочее давление: 20 бар, запас прочности 3:1
- Вакуум: −0,85 бар
- Маркировка: По запросу заказчика
- Концы: Без арматуры
- Опции: По запросу — внутренний слой из NBR
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Мин. радиус изгиба | Вес | Макс. длина | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | psi | мм | кг/м | м |
| 1A04-019 | 3/4" | 19 | 30,9 | 5,9 | 20 | 290 | 60 | 870 | 120 | 0,76 | 61 |
| 1A04-025 | 1" | 25 | 37,5 | 6,2 | 20 | 290 | 60 | 870 | 150 | 0,97 | 61 |
| 1A04-032 | 1¼" | 32 | 45,7 | 6,8 | 20 | 290 | 60 | 870 | 200 | 1,32 | 61 |
| 1A04-038 | 1½" | 38 | 51,7 | 6,8 | 20 | 290 | 60 | 870 | 230 | 1,52 | 61 |
| 1A04-051 | 2" | 51 | 65,1 | 7,0 | 20 | 290 | 60 | 870 | 310 | 1,98 | 61 |
| 1A04-063 | 2½" | 63 | 78,4 | 7,7 | 20 | 290 | 60 | 870 | 380 | 2,77 | 61 |
| 1A04-076 | 3" | 76 | 93,6 | 8,8 | 20 | 290 | 60 | 870 | 460 | 3,70 | 61 |
| 1A04-102 | 4" | 102 | 122,9 | 10,5 | 20 | 290 | 60 | 870 | 620 | 5,73 | 61 |
| 1A04-127 | 5" | 127 | 150,9 | 11,9 | 20 | 290 | 60 | 870 | 770 | 8,90 | 61 |
| 1A04-152 | 6" | 152 | 180,1 | 14,0 | 20 | 290 | 60 | 870 | 920 | 11,90 | 61 |

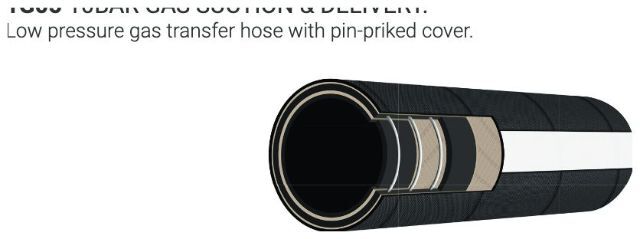

1G05 — 10 бар, напорно-всасывающий, для газа
Рукав для перекачки газа низкого давления, наружный слой с перфорацией.
- Рабочая температура: −30…+80 °C
- Электропроводность: Встроенный медный провод, R < 10⁶ Ом/м
- Внутренний слой: Чёрная нитрильная резина (NBR) для сжиженного газа
- Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
- Наружный слой: Чёрная гладкая хлоропреновая резина (CR), стойкая к маслам, истиранию и атмосферным воздействиям; с перфорацией для отвода газа
- Рабочее давление: 10 бар, запас прочности 3:1
- Вакуум: −0,85 бар
- Маркировка: По запросу заказчика
- Концы: Без арматуры
- Опции: По запросу — внутренний слой из NBR
Стандарты: ISO1307
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Мин. радиус изгиба | Вес | Макс. длина | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | psi | мм | кг/м | м |
| 1G05-019 | 3/4" | 19 | 30,9 | 5,9 | 10 | 145 | 30 | 435 | 120 | 0,76 | 61 |
| 1G05-025 | 1" | 25 | 36,9 | 5,9 | 10 | 145 | 30 | 435 | 150 | 0,94 | 61 |
| 1G05-032 | 1¼" | 32 | 45,1 | 6,5 | 10 | 145 | 30 | 435 | 200 | 1,28 | 61 |
| 1G05-038 | 1½" | 38 | 51,1 | 6,5 | 10 | 145 | 30 | 435 | 230 | 1,48 | 61 |
| 1G05-051 | 2" | 51 | 64,7 | 6,8 | 10 | 145 | 30 | 435 | 310 | 1,95 | 61 |
| 1G05-063 | 2½" | 63 | 78,0 | 7,5 | 10 | 145 | 30 | 435 | 380 | 2,74 | 61 |
| 1G05-076 | 3" | 76 | 91,0 | 7,5 | 10 | 145 | 30 | 435 | 460 | 3,24 | 61 |
| 1G05-102 | 4" | 102 | 119,9 | 9,0 | 10 | 145 | 30 | 435 | 620 | 5,08 | 61 |
| 1G05-127 | 5" | 127 | 147,9 | 10,4 | 10 | 145 | 30 | 435 | 770 | 8,09 | 61 |
| 1G05-152 | 6" | 152 | 176,3 | 12,1 | 10 | 145 | 30 | 435 | 920 | 10,78 | 61 |

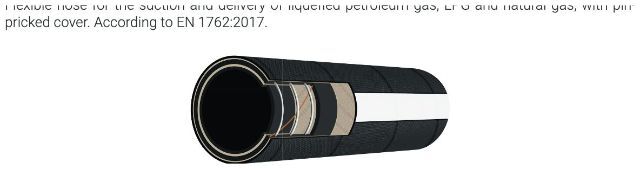

CH97 — 25 бар, напорно-всасывающий, для сжиженного газа
Гибкий напорно-всасывающий рукав для сжиженного углеводородного газа (LPG) и природного газа, наружный слой с перфорацией. По EN 1762:2017.
- Рабочая температура: −30…+80 °C
- Электропроводность: Встроенный медный провод, R < 10⁶ Ом/м
- Внутренний слой: Чёрная нитрильная резина (NBR) для сжиженного газа
- Армирование: Высокопрочный полиэфирный корд
- Наружный слой: Чёрная гладкая хлоропреновая резина (CR), стойкая к маслам, истиранию и атмосферным воздействиям
- Рабочее давление: 25 бар, запас прочности 4:1
- Вакуум: −0,85 бар
- Маркировка: По запросу заказчика
- Концы: Без арматуры
Стандарты: ISO1307
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Мин. радиус изгиба | Вес | Макс. длина | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | psi | мм | кг/м | м |
| CH97-51 | 2" | 51 | 78,0 | 13,5 | 25 | 363 | 100 | 1450 | 310 | 3,45 | 61 |
| CH97-76 | 3" | 76 | 103,4 | 13,7 | 25 | 363 | 100 | 1450 | 460 | 4,34 | 61 |
| CH97-102 | 4" | 102 | 137,0 | 17,5 | 25 | 363 | 100 | 1450 | 620 | 9,66 | 61 |
| CH97-152 | 6" | 152 | 190,0 | 19,0 | 25 | 363 | 100 | 1450 | 920 | 14,60 | 61 |

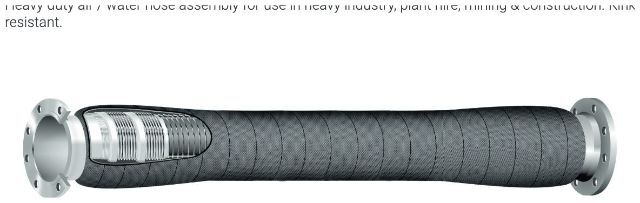

Рукава в сборе 1 моделей · с фланцами и испытанием
Сборки с вулканизированной или обжимной концевой арматурой. Каждая сборка испытывается давлением и поставляется с сертификатом испытаний и индивидуальным номером.
1A05 — 10 бар, напорно-всасывающий, для сжатого воздуха · рукав в сборе
Усиленная сборка для воздуха и воды в тяжёлой промышленности, прокате техники, горной добыче и строительстве. Стойкая к перегибу.
- Рабочая температура: −30…+80 °C
- Электропроводность: не применяется
- Внутренний слой: Чёрная резина SBR
- Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
- Наружный слой: Чёрная гладкая резина SBR, стойкая к истиранию и атмосферным воздействиям
- Маркировка: По требованию заказчика
- Концы: Вулканизированные встроенные хвостовики с фланцами
Стандарты: ISO 1307
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Испыт. давление | Вакуум | Мин. радиус изгиба | Вес рукава | Вес сборки | Макс. длина | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | бар | бар | мм | кг/м | кг/10 м | м |
| 1A05-051 | 2" | 51 | 67,3 | 8,1 | 10 | 145 | 40 | 15 | −0,85 | 300 | 2 | 31 | 61 |
| 1A05-076 | 3" | 76 | 94,8 | 9,4 | 10 | 145 | 40 | 15 | −0,85 | 450 | 4 | 55 | 61 |
| 1A05-102 | 4" | 102 | 122,1 | 10,1 | 10 | 145 | 40 | 15 | −0,85 | 610 | 5 | 76 | 61 |
| 1A05-127 | 5" | 127 | 150,9 | 11,9 | 10 | 145 | 40 | 15 | −0,85 | 760 | 8 | 123 | 61 |
| 1A05-152 | 6" | 152 | 178,9 | 13,4 | 10 | 145 | 40 | 15 | −0,85 | 910 | 11 | 162 | 61 |
Подберём рукав для воздуха или газа
Пришлите среду, давление, диаметр и длину — подберём модель и концевую арматуру, рассчитаем цену и срок поставки.
Характеристики — по техническим паспортам завода CavMac. Данные могут обновляться: актуальный паспорт FLOW DYNAMICS на модель пришлём по запросу.
