CAVMAC · Ирландия
Рукава для бункеровки судов и перевалки нефти
Рукава в сборе CavMac для бункеровки судов, перевалки нефти и нефтепродуктов на терминалах, в портах и с морских платформ: причальные сборки по BS EN 1765, подводные и плоскосворачиваемые рукава, сборки на 40 и 60 бар. Рабочее давление от 6 до 60 бар.
Генеральный дистрибьютор и авторизованный партнёр завода CAVMAC в России и СНГПрименение
Бункеровка и порты
Нефтебазы и терминалы
Морские буровые платформы
Автоцистерны
Сборки S21 EN 1765 для сырой нефти, 21 бар
Армированный рукав с двойной спиралью для перекачки сырой нефти с морских платформ. Изготовлен по EN 1765 и рекомендациям OCIMF. Для углеводородов с содержанием ароматики до 25 %.
CavMac S21 EN1765 305ID
- Рабочая температура: −50…+90 °C
- Внутренний слой: чёрный NBR, ароматика до 25 %
- Армирование: слои текстильного корда и двойная спираль из нержавеющей стали (BS EN 10324:2004): основная 9,45 мм и удерживающая 8 мм
- Наружный слой: гладкий чёрный EPDM, стойкий к истиранию, маслам и ультрафиолету
- Давление: рабочее 21 бар, испытательное 31,5 бар, разрывное 105 бар; запас 5:1
- Вакуум: −0,85 бар
- Электропроводность: двойная медная спираль
- Арматура: встроенные вулканизированные фланцы Weld Neck ANSI 300, низкотемпературная оцинкованная сталь, двухслойная антикоррозийная окраска (жёлтая)
- Маркировка: синяя резиновая накладка по EN 1765
| Исполнение | ДУ, дюймы | ДУ, мм | НД, мм | Стенка, мм | Длина, м | Мин. радиус изгиба, мм | Вес сборки, кг |
|---|---|---|---|---|---|---|---|
| Усиленный (Reinforced End) | 12 | 305 | 414,0 | 54,5 | 10,7 | 2000 | 1490 |
| Магистральный (стандартный) | 12 | 305 | 414,0 | 54,5 | 12,2 | 2000 | 1640 |
Усиленное исполнение отмечено поперечной синей полосой «REINFORCED END»; магистральное — без неё.
CavMac S21 356ID — причальный рукав для сырой нефти
Тяжёлый напорно-всасывающий рукав для приёма и откачки сырой нефти у причала. Шероховатый внутренний канал (rough bore). В целом соответствует EN 1765 и OCIMF, ароматика до 25 %.
- Рабочая температура: −50…+90 °C
- Внутренний слой: чёрный NBR, стойкий к сырой нефти, ароматика до 25 %
- Армирование: высокопрочный полиэфирный корд, основная и поддерживающая спирали из нержавеющей стали
- Наружный слой: гладкий хлоропреновый каучук, стойкий к маслам, истиранию и атмосфере
- Давление: рабочее 21 бар, испытательное 31,5 бар, разрывное 105 бар; запас 5:1
- Вакуум: −0,85 бар
- Электропроводность: встроенные медные проводники
- Арматура: встроенные хвостовики с неподвижными фланцами Weld Neck ASA 150 RF с обеих сторон; оцинкованная углеродистая сталь, жёлтая окраска по морскому стандарту в 3 слоя
| ДУ, дюймы | ДУ, мм | НД, мм | Стенка, мм | Длина, м | Мин. радиус изгиба, мм | Вес сборки, кг |
|---|---|---|---|---|---|---|
| 14 | 356 | 488,0 | 66,0 | 7,6 | 1225 | 1350 |
Рукава в сборе 18 моделей · с фланцами и испытанием
Сборки с вулканизированной или обжимной концевой арматурой. Каждая сборка испытывается давлением и поставляется с сертификатом испытаний и индивидуальным номером.

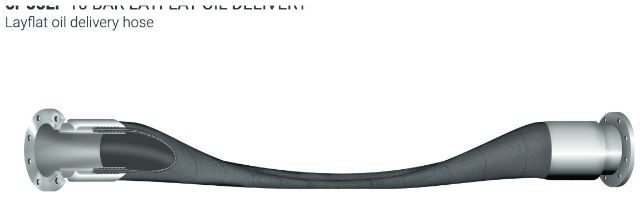

6P55LF — 10 бар, напорный, плоскосворачиваемый, для нефтепродуктов · рукав в сборе
Плоскосворачиваемый напорный рукав для нефтепродуктов.
- Рабочая температура: −30…+90 °C
- Электропроводность: Встроенные медные провода, R < 10⁶ Ом/м
- Внутренний слой: Чёрная нитрильная резина (NBR), ароматика до 55 %
- Армирование: Высокопрочный полиэфирный корд
- Наружный слой: Чёрная гладкая хлоропреновая резина (CR), стойкая к маслам, истиранию и атмосферным воздействиям
- Маркировка: По требованию заказчика
- Концы: Хвостовики с внутренней обжимкой и муфтами, с фланцами
Стандарты: ISO 1307
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Испыт. давление | Вакуум | Мин. радиус изгиба | Вес рукава | Вес сборки | Макс. длина | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | бар | бар | мм | кг/м | кг/10 м | м |
| 6P55LF-076 | 3" | 76 | 88,6 | 6,3 | 10 | 145 | 45 | 15 | — | — | 2 | 43 | 61 |
| 6P55LF-102 | 4" | 102 | 117,6 | 7,8 | 10 | 145 | 45 | 15 | — | — | 3 | 63 | 61 |
| 6P55LF-127 | 5" | 127 | 141,8 | 7,4 | 10 | 145 | 45 | 15 | — | — | 4 | 84 | 61 |
| 6P55LF-152 | 6" | 152 | 167,6 | 7,8 | 10 | 145 | 45 | 15 | — | — | 5 | 110 | 61 |
| 6P55LF-203 | 8" | 203 | 222,8 | 9,9 | 10 | 145 | 45 | 15 | — | — | 8 | 170 | 61 |
6P58LF — 16 бар, напорный, плоскосворачиваемый, для нефтепродуктов · рукав в сборе
Плоскосворачиваемый напорный рукав для нефтепродуктов.
- Рабочая температура: −30…+90 °C
- Электропроводность: Встроенные медные провода, R < 10⁶ Ом/м
- Внутренний слой: Чёрная нитрильная резина (NBR), ароматика до 55 %
- Армирование: Высокопрочный полиэфирный корд
- Наружный слой: Чёрная гладкая хлоропреновая резина (CR), стойкая к маслам, истиранию и атмосферным воздействиям
- Маркировка: По требованию заказчика
- Концы: Хвостовики с внутренней обжимкой и муфтами, с фланцами
Стандарты: ISO 1307
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Испыт. давление | Вакуум | Мин. радиус изгиба | Вес рукава | Вес сборки | Макс. длина | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | бар | бар | мм | кг/м | кг/10 м | м |
| 6P58LF-076 | 3" | 76 | 88,6 | 6,3 | 16 | 232 | 72 | 24 | — | — | 2 | 43 | 61 |
| 6P58LF-102 | 4" | 102 | 117,6 | 7,8 | 16 | 232 | 72 | 24 | — | — | 3 | 63 | 61 |
| 6P58LF-127 | 5" | 127 | 141,8 | 7,4 | 16 | 232 | 72 | 24 | — | — | 4 | 84 | 61 |
| 6P58LF-152 | 6" | 152 | 167,6 | 7,8 | 16 | 232 | 72 | 24 | — | — | 5 | 110 | 61 |
| 6P58LF-203 | 8" | 203 | 222,8 | 9,9 | 16 | 232 | 72 | 24 | — | — | 8 | 170 | 61 |

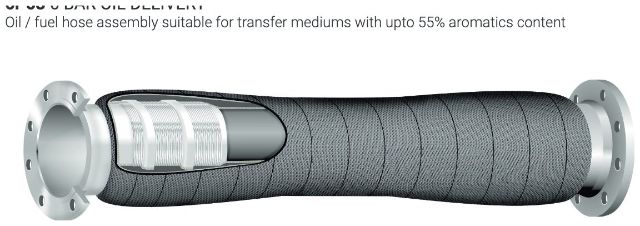

6P53 — 6 бар, напорный, для нефтепродуктов · рукав в сборе
Сборка для нефтепродуктов и топлива с содержанием ароматики до 55 %.
- Рабочая температура: −30…+90 °C
- Электропроводность: Встроенные медные провода, R < 10⁶ Ом/м
- Внутренний слой: Чёрная нитрильная резина (NBR), ароматика до 55 %
- Армирование: Высокопрочный полиэфирный корд
- Наружный слой: Чёрная гладкая хлоропреновая резина (CR), стойкая к маслам, истиранию и атмосферным воздействиям
- Маркировка: По требованию заказчика
- Концы: Вулканизированные встроенные хвостовики с фланцами
Стандарты: ISO 1307
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Испыт. давление | Вакуум | Мин. радиус изгиба | Вес рукава | Вес сборки | Макс. длина | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | бар | бар | мм | кг/м | кг/10 м | м |
| 6P53-051 | 2" | 51 | 65,8 | 7,4 | 6 | 87 | 18 | 9 | — | — | 2 | 27 | 61 |
| 6P53-076 | 3" | 76 | 92,0 | 8,0 | 6 | 87 | 18 | 9 | — | — | 3 | 44 | 61 |
| 6P53-102 | 4" | 102 | 119,2 | 8,6 | 6 | 87 | 18 | 9 | — | — | 4 | 60 | 61 |
| 6P53-127 | 5" | 127 | 144,2 | 8,6 | 6 | 87 | 18 | 9 | — | — | 5 | 82 | 61 |
| 6P53-152 | 6" | 152 | 170,4 | 9,2 | 6 | 87 | 18 | 9 | — | — | 6 | 106 | 61 |
| 6P53-203 | 8" | 203 | 230,6 | 13,8 | 6 | 87 | 18 | 9 | — | — | 15 | 229 | 61 |
| 6P53-254 | 10" | 254 | 275,6 | 10,8 | 6 | 87 | 18 | 9 | — | — | 11 | 209 | 12 |
| 6P53-305 | 12" | 305 | 330,8 | 12,9 | 6 | 87 | 18 | 9 | — | — | 17 | 307 | 12 |
6P03 — 6 бар, напорно-всасывающий, для нефтепродуктов · рукав в сборе
Сборка для нефтепродуктов и топлива с содержанием ароматики до 55 %.
- Рабочая температура: −30…+90 °C
- Электропроводность: Встроенные медные провода, R < 10⁶ Ом/м
- Внутренний слой: Чёрная нитрильная резина (NBR), ароматика до 55 %
- Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
- Наружный слой: Чёрная гладкая хлоропреновая резина (CR), стойкая к маслам, истиранию и атмосферным воздействиям
- Маркировка: По требованию заказчика
- Концы: Вулканизированные встроенные хвостовики с фланцами
Стандарты: ISO 1307
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Испыт. давление | Вакуум | Мин. радиус изгиба | Вес рукава | Вес сборки | Макс. длина | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | бар | бар | мм | кг/м | кг/10 м | м |
| 6P03-051 | 2" | 51 | 67,3 | 8,1 | 6 | 87 | 18 | 9 | −0,85 | 300 | 2 | 31 | 61 |
| 6P03-076 | 3" | 76 | 94,8 | 9,4 | 6 | 87 | 18 | 9 | −0,85 | 450 | 4 | 55 | 61 |
| 6P03-102 | 4" | 102 | 122,1 | 10,1 | 6 | 87 | 18 | 9 | −0,85 | 610 | 5 | 76 | 61 |
| 6P03-127 | 5" | 127 | 150,1 | 11,5 | 6 | 87 | 18 | 9 | −0,85 | 760 | 8 | 121 | 61 |
| 6P03-152 | 6" | 152 | 176,3 | 12,1 | 6 | 87 | 18 | 9 | −0,85 | 910 | 10 | 153 | 61 |
| 6P03-203 | 8" | 203 | 230,6 | 13,8 | 6 | 87 | 18 | 9 | −0,85 | 1210 | 15 | 229 | 61 |
| 6P03-254 | 10" | 254 | 283,2 | 14,6 | 6 | 87 | 18 | 9 | −0,85 | 1520 | 21 | 312 | 12 |
| 6P03-305 | 12" | 305 | 339,6 | 17,3 | 6 | 87 | 18 | 9 | −0,85 | 1830 | 29 | 442 | 12 |
6P55 — 10 бар, напорный, для нефтепродуктов · рукав в сборе
Сборка для нефтепродуктов и топлива с содержанием ароматики до 55 %.
- Рабочая температура: −30…+90 °C
- Электропроводность: Встроенные медные провода, R < 10⁶ Ом/м
- Внутренний слой: Чёрная нитрильная резина (NBR), ароматика до 55 %
- Армирование: Высокопрочный полиэфирный корд
- Наружный слой: Чёрная гладкая хлоропреновая резина (CR), стойкая к маслам, истиранию и атмосферным воздействиям
- Маркировка: По требованию заказчика
- Концы: Вулканизированные встроенные хвостовики с фланцами
Стандарты: ISO 1307
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Испыт. давление | Вакуум | Мин. радиус изгиба | Вес рукава | Вес сборки | Макс. длина | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | бар | бар | мм | кг/м | кг/10 м | м |
| 6P55-051 | 2" | 51 | 65,8 | 7,4 | 10 | 145 | 30 | 15 | — | — | 2 | 27 | 61 |
| 6P55-076 | 3" | 76 | 92,0 | 8,0 | 10 | 145 | 30 | 15 | — | — | 3 | 44 | 61 |
| 6P55-102 | 4" | 102 | 119,2 | 8,6 | 10 | 145 | 30 | 15 | — | — | 4 | 60 | 61 |
| 6P55-127 | 5" | 127 | 145,0 | 9,0 | 10 | 145 | 30 | 15 | — | — | 5 | 83 | 61 |
| 6P55-152 | 6" | 152 | 173,0 | 10,5 | 10 | 145 | 30 | 15 | — | — | 7 | 115 | 61 |
| 6P55-203 | 8" | 203 | 226,4 | 11,7 | 10 | 145 | 30 | 15 | — | — | 10 | 173 | 61 |
| 6P55-254 | 10" | 254 | 278,6 | 12,3 | 10 | 145 | 30 | 15 | — | — | 13 | 224 | 12 |
| 6P55-305 | 12" | 305 | 332,0 | 13,5 | 10 | 145 | 30 | 15 | — | — | 17 | 311 | 12 |
6P05 — 10 бар, напорно-всасывающий, для нефтепродуктов · рукав в сборе
Сборка для нефтепродуктов и топлива с содержанием ароматики до 55 %.
- Рабочая температура: −30…+90 °C
- Электропроводность: Встроенные медные провода, R < 10⁶ Ом/м
- Внутренний слой: Чёрная нитрильная резина (NBR), ароматика до 55 %
- Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
- Наружный слой: Чёрная гладкая хлоропреновая резина (CR), стойкая к маслам, истиранию и атмосферным воздействиям
- Маркировка: По требованию заказчика
- Концы: Вулканизированные встроенные хвостовики с фланцами
Стандарты: ISO 1307
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Испыт. давление | Вакуум | Мин. радиус изгиба | Вес рукава | Вес сборки | Макс. длина | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | бар | бар | мм | кг/м | кг/10 м | м |
| 6P05-051 | 2" | 51 | 67,3 | 8,1 | 10 | 145 | 30 | 15 | −0,85 | 300 | 2 | 31 | 61 |
| 6P05-076 | 3" | 76 | 94,8 | 9,4 | 10 | 145 | 30 | 15 | −0,85 | 450 | 4 | 55 | 61 |
| 6P05-102 | 4" | 102 | 122,1 | 10,1 | 10 | 145 | 30 | 15 | −0,85 | 610 | 5 | 76 | 61 |
| 6P05-127 | 5" | 127 | 150,9 | 11,9 | 10 | 145 | 30 | 15 | −0,85 | 760 | 8 | 123 | 61 |
| 6P05-152 | 6" | 152 | 178,9 | 13,4 | 10 | 145 | 30 | 15 | −0,85 | 910 | 11 | 162 | 61 |
| 6P05-203 | 8" | 203 | 232,4 | 14,7 | 10 | 145 | 30 | 15 | −0,85 | 1210 | 16 | 239 | 61 |
| 6P05-254 | 10" | 254 | 286,2 | 16,1 | 10 | 145 | 30 | 15 | −0,85 | 1520 | 22 | 328 | 12 |
| 6P05-305 | 12" | 305 | 340,8 | 17,9 | 10 | 145 | 30 | 15 | −0,85 | 1830 | 29 | 446 | 12 |
6P58 — 16 бар, напорный, для нефтепродуктов · рукав в сборе
Сборка для нефтепродуктов и топлива с содержанием ароматики до 55 %.
- Рабочая температура: −30…+90 °C
- Электропроводность: Встроенные медные провода, R < 10⁶ Ом/м
- Внутренний слой: Чёрная нитрильная резина (NBR), ароматика до 55 %
- Армирование: Высокопрочный полиэфирный корд
- Наружный слой: Чёрная гладкая хлоропреновая резина (CR), стойкая к маслам, истиранию и атмосферным воздействиям
- Маркировка: По требованию заказчика
- Концы: Вулканизированные встроенные хвостовики с фланцами
Стандарты: ISO 1307
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Испыт. давление | Вакуум | Мин. радиус изгиба | Вес рукава | Вес сборки | Макс. длина | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | бар | бар | мм | кг/м | кг/10 м | м |
| 6P58-051 | 2" | 51 | 65,8 | 7,4 | 16 | 232 | 48 | 24 | — | — | 2 | 27 | 61 |
| 6P58-076 | 3" | 76 | 92,8 | 8,4 | 16 | 232 | 48 | 24 | — | — | 3 | 44 | 61 |
| 6P58-102 | 4" | 102 | 121,8 | 9,9 | 16 | 232 | 48 | 24 | — | — | 4 | 66 | 61 |
| 6P58-127 | 5" | 127 | 146,8 | 9,9 | 16 | 232 | 48 | 24 | — | — | 5 | 89 | 61 |
| 6P58-152 | 6" | 152 | 174,2 | 11,1 | 16 | 232 | 48 | 24 | — | — | 7 | 117 | 61 |
| 6P58-203 | 8" | 203 | 230,6 | 13,8 | 16 | 232 | 48 | 24 | — | — | 12 | 188 | 61 |
| 6P58-254 | 10" | 254 | 281,6 | 13,8 | 16 | 232 | 48 | 24 | — | — | 14 | 240 | 12 |
| 6P58-305 | 12" | 305 | 338,0 | 16,5 | 16 | 232 | 48 | 24 | — | — | 20 | 348 | 12 |

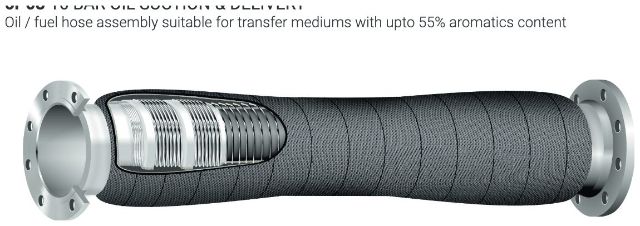

6P08 — 16 бар, напорно-всасывающий, для нефтепродуктов · рукав в сборе
Сборка для нефтепродуктов и топлива с содержанием ароматики до 55 %.
- Рабочая температура: −30…+90 °C
- Электропроводность: Встроенные медные провода, R < 10⁶ Ом/м
- Внутренний слой: Чёрная нитрильная резина (NBR), ароматика до 55 %
- Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
- Наружный слой: Чёрная гладкая хлоропреновая резина (CR), стойкая к маслам, истиранию и атмосферным воздействиям
- Маркировка: По требованию заказчика
- Концы: Вулканизированные встроенные хвостовики с фланцами
Стандарты: ISO 1307
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Испыт. давление | Вакуум | Мин. радиус изгиба | Вес рукава | Вес сборки | Макс. длина | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | бар | бар | мм | кг/м | кг/10 м | м |
| 6P08-051 | 2" | 51 | 67,3 | 8,1 | 16 | 232 | 48 | 24 | −0,85 | 300 | 2 | 31 | 61 |
| 6P08-076 | 3" | 76 | 95,6 | 9,8 | 16 | 232 | 48 | 24 | −0,85 | 450 | 4 | 55 | 61 |
| 6P08-102 | 4" | 102 | 124,7 | 11,4 | 16 | 232 | 48 | 24 | −0,85 | 610 | 6 | 82 | 61 |
| 6P08-127 | 5" | 127 | 152,7 | 12,8 | 16 | 232 | 48 | 24 | −0,85 | 760 | 9 | 129 | 61 |
| 6P08-152 | 6" | 152 | 180,1 | 14,0 | 16 | 232 | 48 | 24 | −0,85 | 910 | 11 | 164 | 61 |
| 6P08-203 | 8" | 203 | 236,6 | 16,8 | 16 | 232 | 48 | 24 | −0,85 | 1210 | 18 | 255 | 40 |
| 6P08-254 | 10" | 254 | 289,2 | 17,6 | 16 | 232 | 48 | 24 | −0,85 | 1520 | 24 | 344 | 12 |
| 6P08-305 | 12" | 305 | 346,8 | 20,9 | 16 | 232 | 48 | 24 | −0,85 | 1830 | 33 | 484 | 12 |
6P54 — 20 бар, напорный, для нефтепродуктов · рукав в сборе
Сборка для нефтепродуктов и топлива с содержанием ароматики до 55 %.
- Рабочая температура: −30…+90 °C
- Электропроводность: Встроенные медные провода, R < 10⁶ Ом/м
- Внутренний слой: Чёрная нитрильная резина (NBR), ароматика до 55 %
- Армирование: Высокопрочный полиэфирный корд
- Наружный слой: Чёрная гладкая хлоропреновая резина (CR), стойкая к маслам, истиранию и атмосферным воздействиям
- Маркировка: По требованию заказчика
- Концы: Вулканизированные встроенные хвостовики с фланцами
Стандарты: ISO 1307
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Испыт. давление | Вакуум | Мин. радиус изгиба | Вес рукава | Вес сборки | Макс. длина | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | бар | бар | мм | кг/м | кг/10 м | м |
| 6P54-051 | 2" | 51 | 66,6 | 7,8 | 20 | 290 | 60 | 30 | — | — | 2 | 27 | 61 |
| 6P54-076 | 3" | 76 | 97,4 | 10,7 | 20 | 290 | 60 | 30 | — | — | 4 | 60 | 61 |
| 6P54-102 | 4" | 102 | 123,0 | 10,5 | 20 | 290 | 60 | 30 | — | — | 5 | 68 | 61 |
| 6P54-127 | 5" | 127 | 142,0 | 7,5 | 20 | 290 | 60 | 30 | — | — | 4 | 75 | 61 |
| 6P54-152 | 6" | 152 | 177,2 | 12,6 | 20 | 290 | 60 | 30 | — | — | 8 | 127 | 61 |
| 6P54-203 | 8" | 203 | 230,6 | 13,8 | 20 | 290 | 60 | 30 | — | — | 12 | 188 | 61 |
| 6P54-254 | 10" | 254 | 284,6 | 15,3 | 20 | 290 | 60 | 30 | — | — | 16 | 256 | 12 |
| 6P54-305 | 12" | 305 | 341,0 | 18,0 | 20 | 290 | 60 | 30 | — | — | 22 | 367 | 12 |
6P04 — 20 бар, напорно-всасывающий, для нефтепродуктов · рукав в сборе
Сборка для нефтепродуктов и топлива с содержанием ароматики до 55 %.
- Рабочая температура: −30…+90 °C
- Электропроводность: Встроенные медные провода, R < 10⁶ Ом/м
- Внутренний слой: Чёрная нитрильная резина (NBR), ароматика до 55 %
- Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
- Наружный слой: Чёрная гладкая хлоропреновая резина (CR), стойкая к маслам, истиранию и атмосферным воздействиям
- Маркировка: По требованию заказчика
- Концы: Вулканизированные встроенные хвостовики с фланцами
Стандарты: ISO 1307
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Испыт. давление | Вакуум | Мин. радиус изгиба | Вес рукава | Вес сборки | Макс. длина | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | бар | бар | мм | кг/м | кг/10 м | м |
| 6P04-051 | 2" | 51 | 68,1 | 8,5 | 20 | 290 | 60 | 30 | −0,85 | 300 | 2 | 32 | 61 |
| 6P04-076 | 3" | 76 | 97,4 | 10,7 | 20 | 290 | 60 | 30 | −0,85 | 450 | 4 | 60 | 61 |
| 6P04-102 | 4" | 102 | 125,9 | 12,0 | 20 | 290 | 60 | 30 | −0,85 | 610 | 6 | 84 | 61 |
| 6P04-127 | 5" | 127 | 147,9 | 10,4 | 20 | 290 | 60 | 30 | −0,85 | 760 | 8 | 114 | 61 |
| 6P04-152 | 6" | 152 | 183,1 | 15,5 | 20 | 290 | 60 | 30 | −0,85 | 910 | 12 | 174 | 61 |
| 6P04-203 | 8" | 203 | 236,6 | 16,8 | 20 | 290 | 60 | 30 | −0,85 | 1210 | 18 | 255 | 40 |
| 6P04-254 | 10" | 254 | 292,2 | 19,1 | 20 | 290 | 60 | 30 | −0,85 | 1520 | 25 | 360 | 12 |
| 6P04-305 | 12" | 305 | 349,8 | 22,4 | 20 | 290 | 60 | 30 | −0,85 | 1830 | 35 | 503 | 12 |

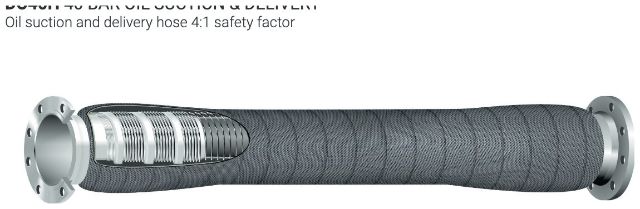

DO40H — 40 бар, напорно-всасывающий, для нефтепродуктов · рукав в сборе
Напорно-всасывающий рукав для нефтепродуктов, запас прочности 4:1.
- Рабочая температура: −30…+90 °C
- Электропроводность: Встроенные медные провода, R < 10⁶ Ом/м
- Внутренний слой: Чёрная нитрильная резина (NBR), ароматика до 55 %
- Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
- Наружный слой: Чёрная гладкая хлоропреновая резина (CR), стойкая к маслам, истиранию и атмосферным воздействиям
- Маркировка: По требованию заказчика
- Концы: Вулканизированные встроенные трёхбандажные хвостовики с фланцами
Стандарты: ISO 1307
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Испыт. давление | Вакуум | Мин. радиус изгиба | Вес рукава | Вес сборки | Макс. длина | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | бар | бар | мм | кг/м | кг/10 м | м |
| DO40H-051 | 2" | 51 | 74,8 | 11,9 | 40 | 580 | 160 | 60 | −0,85 | 400 | 4 | 54 | 61 |
| DO40H-076 | 3" | 76 | 105,4 | 14,7 | 40 | 580 | 160 | 60 | −0,85 | 600 | 6 | 83 | 61 |
| DO40H-102 | 4" | 102 | 138,6 | 18,3 | 40 | 580 | 160 | 60 | −0,85 | 810 | 10 | 136 | 61 |
| DO40H-127 | 5" | 127 | 166,6 | 19,8 | 40 | 580 | 160 | 60 | −0,85 | 1010 | 13 | 184 | 61 |
| DO40H-152 | 6" | 152 | 195,8 | 21,9 | 40 | 580 | 160 | 60 | −0,85 | 1210 | 17 | 242 | 61 |
| DO40H-203 | 8" | 203 | 251,4 | 24,2 | 40 | 580 | 160 | 60 | −0,85 | 1620 | 25 | 359 | 40 |
DO60H — 60 бар, напорно-всасывающий, для нефтепродуктов · рукав в сборе
Напорно-всасывающий рукав для нефтепродуктов, запас прочности 4:1.
- Рабочая температура: −30…+90 °C
- Электропроводность: Встроенные медные провода, R < 10⁶ Ом/м
- Внутренний слой: Чёрная нитрильная резина (NBR), ароматика до 55 %
- Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
- Наружный слой: Чёрная гладкая хлоропреновая резина (CR), стойкая к маслам, истиранию и атмосферным воздействиям
- Маркировка: По требованию заказчика
- Концы: Вулканизированные встроенные трёхбандажные хвостовики с фланцами
Стандарты: ISO 1307
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Испыт. давление | Вакуум | Мин. радиус изгиба | Вес рукава | Вес сборки | Макс. длина | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | бар | бар | мм | кг/м | кг/10 м | м |
| DO60H-152 | 6" | 152 | 204,8 | 26,4 | 60 | 870 | 240 | 90 | −0,85 | 1210 | 20 | 316 | 61 |
| DO60H-203 | 8" | 203 | 266,4 | 31,7 | 60 | 870 | 240 | 90 | −0,85 | 1620 | 31 | 483 | 30 |
L10 — 10 бар, напорный, причальный, BS EN 1765, для нефтепродуктов · рукав в сборе
Усиленный напорный рукав для причальной перевалки нефтепродуктов. Гладкий внутренний канал; разработан, изготовлен и испытан по BS EN 1765:2016 (ранее BS 1435) для перекачки нефтепродуктов между причалом и судном в любых условиях эксплуатации.
- Рабочая температура: −30…+100 °C
- Электропроводность: С встроенным медным проводом или без него — по запросу заказчика
- Внутренний слой: Чёрная нитрильная резина (NBR), ароматика до 55 %
- Армирование: Высокопрочный полиэфирный корд
- Наружный слой: Чёрная гладкая хлоропреновая резина (CR), стойкая к маслам, истиранию и атмосферным воздействиям
- Маркировка: По требованию заказчика
- Концы: Вулканизированные встроенные хвостовики с фланцами
Стандарты: ISO 1307, BS EN 1765
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Испыт. давление | Вакуум | Мин. радиус изгиба | Вес рукава | Вес сборки | Макс. длина | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | бар | бар | мм | кг/м | кг/10 м | м |
| L10-051 | 2" | 51 | 70,4 | 9,7 | 10 | 145 | 40 | 15 | — | — | 2 | 33 | 61 |
| L10-076 | 3" | 76 | 99,6 | 11,8 | 10 | 145 | 40 | 15 | — | — | 4 | 58 | 61 |
| L10-102 | 4" | 102 | 128,0 | 13,0 | 10 | 145 | 40 | 15 | — | — | 6 | 83 | 61 |
| L10-152 | 6" | 152 | 178,0 | 13,0 | 10 | 145 | 40 | 15 | — | — | 8 | 132 | 61 |
| L10-203 | 8" | 203 | 230,2 | 13,6 | 10 | 145 | 40 | 15 | — | — | 12 | 188 | 61 |
| L10-254 | 10" | 254 | 287,8 | 16,9 | 10 | 145 | 40 | 15 | — | — | 18 | 282 | 12 |
| L10-305 | 12" | 305 | 341,2 | 18,1 | 10 | 145 | 40 | 15 | — | — | 23 | 378 | 12 |

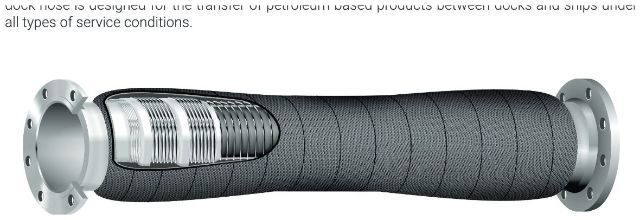

S10 — 10 бар, напорно-всасывающий, причальный, BS EN 1765, для нефтепродуктов · рукав в сборе
Усиленный напорно-всасывающий рукав для причальной перевалки нефтепродуктов. Гладкий внутренний канал; разработан, изготовлен и испытан по BS EN 1765:2016 (ранее BS 1435) для перекачки нефтепродуктов между причалом и судном в любых условиях эксплуатации.
- Рабочая температура: −30…+100 °C
- Электропроводность: С встроенным медным проводом или без него — по запросу заказчика
- Внутренний слой: Чёрная нитрильная резина (NBR), ароматика до 55 %
- Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
- Наружный слой: Чёрная гладкая хлоропреновая резина (CR), стойкая к маслам, истиранию и атмосферным воздействиям
- Маркировка: По требованию заказчика
- Концы: Вулканизированные встроенные хвостовики с фланцами
Стандарты: ISO 1307, BS EN 1765
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Испыт. давление | Вакуум | Мин. радиус изгиба | Вес рукава | Вес сборки | Макс. длина | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | бар | бар | мм | кг/м | кг/10 м | м |
| S10-051 | 2" | 51 | 73,6 | 11,3 | 10 | 145 | 40 | 15 | −0,85 | 300 | 3 | 40 | 61 |
| S10-076 | 3" | 76 | 109,0 | 16,5 | 10 | 145 | 40 | 15 | −0,85 | 450 | 6 | 82 | 61 |
| S10-102 | 4" | 102 | 134,1 | 16,1 | 10 | 145 | 40 | 15 | −0,85 | 610 | 8 | 108 | 61 |
| S10-152 | 6" | 152 | 189,1 | 18,5 | 10 | 145 | 40 | 15 | −0,85 | 910 | 14 | 193 | 61 |
| S10-203 | 8" | 203 | 243,0 | 20,0 | 10 | 145 | 40 | 15 | −0,85 | 1210 | 21 | 291 | 40 |
| S10-254 | 10" | 254 | 296,8 | 21,4 | 10 | 145 | 40 | 15 | −0,85 | 1520 | 29 | 398 | 12 |
| S10-305 | 12" | 305 | 351,8 | 23,4 | 10 | 145 | 40 | 15 | −0,85 | 1830 | 39 | 548 | 12 |

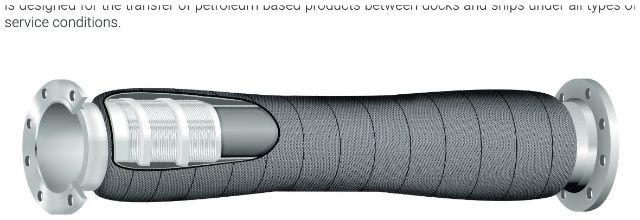

L15 — 15 бар, напорный, причальный, BS EN 1765, для нефтепродуктов · рукав в сборе
Усиленный напорный рукав для причальной перевалки нефтепродуктов. Гладкий внутренний канал; разработан, изготовлен и испытан по BS EN 1765:2016 (ранее BS 1435) для перекачки нефтепродуктов между причалом и судном в любых условиях эксплуатации.
- Рабочая температура: −30…+150 °C
- Электропроводность: С встроенным медным проводом или без него — по запросу заказчика
- Внутренний слой: Чёрная нитрильная резина (NBR), ароматика до 55 %
- Армирование: Высокопрочный полиэфирный корд
- Наружный слой: Чёрная гладкая хлоропреновая резина (CR), стойкая к маслам, истиранию и атмосферным воздействиям
- Маркировка: По требованию заказчика
- Концы: Вулканизированные встроенные хвостовики с фланцами
Стандарты: ISO 1307, BS EN 1765
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Испыт. давление | Вакуум | Мин. радиус изгиба | Вес рукава | Вес сборки | Макс. длина | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | бар | бар | мм | кг/м | кг/10 м | м |
| L15-051 | 2" | 51 | 70,4 | 9,7 | 15 | 218 | 60 | 22,5 | — | — | 2 | 33 | 61 |
| L15-076 | 3" | 76 | 99,6 | 11,8 | 15 | 218 | 60 | 22,5 | — | — | 4 | 58 | 61 |
| L15-102 | 4" | 102 | 128,0 | 13,0 | 15 | 218 | 60 | 22,5 | — | — | 6 | 80 | 61 |
| L15-152 | 6" | 152 | 181,4 | 14,7 | 15 | 218 | 60 | 22,5 | — | — | 9 | 143 | 61 |
| L15-203 | 8" | 203 | 233,2 | 15,1 | 15 | 218 | 60 | 22,5 | — | — | 12 | 197 | 61 |
| L15-254 | 10" | 254 | 293,2 | 19,6 | 15 | 218 | 60 | 22,5 | — | — | 21 | 317 | 12 |
| L15-305 | 12" | 305 | 350,8 | 22,9 | 15 | 218 | 60 | 22,5 | — | — | 30 | 450 | 12 |

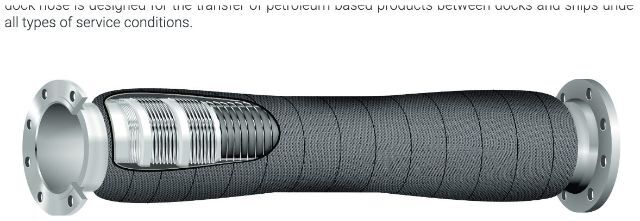

S15 — 15 бар, напорно-всасывающий, причальный, BS EN 1765, для нефтепродуктов · рукав в сборе
Усиленный напорно-всасывающий рукав для причальной перевалки нефтепродуктов. Гладкий внутренний канал; разработан, изготовлен и испытан по BS EN 1765:2016 (ранее BS 1435) для перекачки нефтепродуктов между причалом и судном в любых условиях эксплуатации.
- Рабочая температура: −30…+100 °C
- Электропроводность: С встроенным медным проводом или без него — по запросу заказчика
- Внутренний слой: Чёрная нитрильная резина (NBR), ароматика до 55 %
- Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
- Наружный слой: Чёрная гладкая хлоропреновая резина (CR), стойкая к маслам, истиранию и атмосферным воздействиям
- Маркировка: По требованию заказчика
- Концы: Вулканизированные встроенные хвостовики с фланцами
Стандарты: ISO 1307, BS EN 1765
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Испыт. давление | Вакуум | Мин. радиус изгиба | Вес рукава | Вес сборки | Макс. длина | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | бар | бар | мм | кг/м | кг/10 м | м |
| S15-051 | 2" | 51 | 82,0 | 15,5 | 15 | 218 | 60 | 22,5 | −0,85 | 300 | 4 | 55 | 61 |
| S15-076 | 3" | 76 | 108,2 | 16,1 | 15 | 218 | 60 | 22,5 | −0,85 | 450 | 6 | 81 | 61 |
| S15-102 | 4" | 102 | 136,7 | 17,3 | 15 | 218 | 60 | 22,5 | −0,85 | 610 | 9 | 119 | 61 |
| S15-152 | 6" | 152 | 189,1 | 18,5 | 15 | 218 | 60 | 22,5 | −0,85 | 910 | 14 | 194 | 61 |
| S15-203 | 8" | 203 | 241,8 | 19,4 | 15 | 218 | 60 | 22,5 | −0,85 | 1210 | 20 | 284 | 40 |
| S15-254 | 10" | 254 | 302,0 | 24,0 | 15 | 218 | 60 | 22,5 | −0,85 | 1520 | 31 | 429 | 12 |
| S15-305 | 12" | 305 | 356,0 | 25,5 | 15 | 218 | 60 | 22,5 | −0,85 | 1830 | 42 | 582 | 12 |

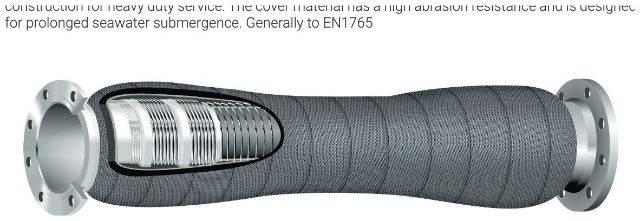

M10 — 10 бар, напорно-всасывающий, подводный, для нефтепродуктов · рукав в сборе
Усиленный подводный напорно-всасывающий рукав прочной конструкции. Наружный слой высокой стойкости к истиранию рассчитан на длительное нахождение в морской воде. В целом соответствует EN 1765.
- Рабочая температура: −30…+100 °C
- Электропроводность: С встроенным медным проводом или без него — по запросу заказчика
- Внутренний слой: Чёрная нитрильная резина (NBR), ароматика до 55 %
- Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
- Наружный слой: Чёрная гладкая хлоропреновая резина (CR) двойной толщины, стойкая к маслам, истиранию и атмосферным воздействиям
- Маркировка: По требованию заказчика
- Концы: Вулканизированные встроенные хвостовики с фланцами
Стандарты: ISO 1307, BS EN 1765
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Испыт. давление | Вакуум | Мин. радиус изгиба | Вес рукава | Вес сборки | Макс. длина | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | бар | бар | мм | кг/м | кг/10 м | м |
| M10-051 | 2" | 51 | 81,4 | 15,2 | 10 | 145 | 40 | 15 | −0,85 | 300 | 4 | 53 | 61 |
| M10-076 | 3" | 76 | 118,0 | 21,0 | 10 | 145 | 40 | 15 | −0,85 | 450 | 8 | 104 | 61 |
| M10-102 | 4" | 102 | 144,3 | 21,2 | 10 | 145 | 40 | 15 | −0,85 | 610 | 11 | 140 | 61 |
| M10-152 | 6" | 152 | 198,1 | 23,0 | 10 | 145 | 40 | 15 | −0,85 | 910 | 17 | 231 | 61 |
| M10-203 | 8" | 203 | 252,0 | 24,5 | 10 | 145 | 40 | 15 | −0,85 | 1210 | 25 | 340 | 40 |
| M10-254 | 10" | 254 | 305,8 | 25,9 | 10 | 145 | 40 | 15 | −0,85 | 1520 | 34 | 458 | 12 |
| M10-305 | 12" | 305 | 362,4 | 28,7 | 10 | 145 | 40 | 15 | −0,85 | 1830 | 46 | 632 | 12 |

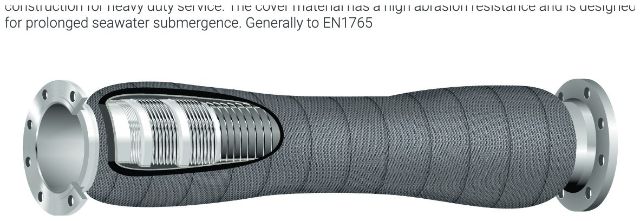

M15 — 15 бар, напорно-всасывающий, подводный, для нефтепродуктов · рукав в сборе
Усиленный подводный напорно-всасывающий рукав прочной конструкции. Наружный слой высокой стойкости к истиранию рассчитан на длительное нахождение в морской воде. В целом соответствует EN 1765.
- Рабочая температура: −30…+100 °C
- Электропроводность: С встроенным медным проводом или без него — по запросу заказчика
- Внутренний слой: Чёрная нитрильная резина (NBR), ароматика до 55 %
- Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
- Наружный слой: Чёрная гладкая хлоропреновая резина (CR) двойной толщины, стойкая к маслам, истиранию и атмосферным воздействиям
- Маркировка: По требованию заказчика
- Концы: Вулканизированные встроенные хвостовики с фланцами
Стандарты: ISO 1307, BS EN 1765
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Испыт. давление | Вакуум | Мин. радиус изгиба | Вес рукава | Вес сборки | Макс. длина | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | бар | бар | мм | кг/м | кг/10 м | м |
| M15-051 | 2" | 51 | 88,2 | 18,6 | 15 | 218 | 60 | 22,5 | −0,85 | 300 | 5 | 67 | 61 |
| M15-076 | 3" | 76 | 113,2 | 18,6 | 15 | 218 | 60 | 22,5 | −0,85 | 450 | 7 | 93 | 61 |
| M15-102 | 4" | 102 | 145,7 | 21,8 | 15 | 218 | 60 | 22,5 | −0,85 | 610 | 12 | 147 | 61 |
| M15-152 | 6" | 152 | 198,1 | 23,0 | 15 | 218 | 60 | 22,5 | −0,85 | 910 | 18 | 232 | 61 |
| M15-203 | 8" | 203 | 250,8 | 23,9 | 15 | 218 | 60 | 22,5 | −0,85 | 1210 | 25 | 334 | 40 |
| M15-254 | 10" | 254 | 311,0 | 28,5 | 15 | 218 | 60 | 22,5 | −0,85 | 1520 | 37 | 490 | 12 |
| M15-305 | 12" | 305 | 366,6 | 30,8 | 15 | 218 | 60 | 22,5 | −0,85 | 1830 | 49 | 668 | 12 |
Подберём рукав для бункеровки или перевалки
Пришлите среду, давление, диаметр и длину — подберём модель и концевую арматуру, рассчитаем цену и срок поставки.
Характеристики — по техническим паспортам завода CavMac. Данные могут обновляться: актуальный паспорт FLOW DYNAMICS на модель пришлём по запросу.
