Композитные рукава
Композитные рукава Compotec® (Matec Group, Италия) для химии, нефтепродуктов, пищевых продуктов, горячего битума и криогенных газов. Лёгкие, гибкие, антистатические, не перегибаются; внутренний слой из полипропилена или PTFE стоек к растворителям, кислотам, смолам и нефтепродуктам. Температура от −200 °C (CRYOTEC) до +200 °C (HITEMP), рабочее давление 10, 15 и до 40 бар для специальных исполнений.
Серии Compotec®
Общее для всех рукавов
- Конструкция: многослойная термопластичная, слои плёнок и тканей натянуты между внутренней и наружной стальными спиралями
- Электропроводность: две проволоки, соединённые с фитингами, снимают статический заряд; ATEX по запросу
- Фитинги: обжимные муфты; маркировка гравировкой: производитель, ДУ, серийный номер, дата испытания
- Испытание: 1,5 × рабочего давления по EN ISO 1402; сертификат по запросу
- Огнестойкость: исполнение FIRETEC с самозатухающей оболочкой ADR CL1

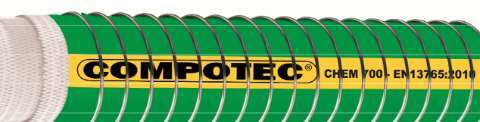

Compotec® CHEM 700 HD / CHEM SD / VAPORCHEM LD
Химия. Многослойный термопластичный рукав из плёнок полипропилена, полиэтилена и полиэстера с тканями из полипропилена, между внутренней и наружной стальными спиралями. Три исполнения: HD — тяжёлое (EN 13765:2015 Type 3, перекачка с судна на берег и между судами), SD — стандартное (Type 2), VAPORCHEM LD — для паров химикатов (Type 1).
- Температура: HD: −40…+100 °C; SD и LD: −30…+80 °C
- Вакуум: 0,9 бар (EN ISO 7233, метод B)
- Наружный слой: ПВХ-покрытая полиэфирная ткань или ELASTOTHANE® (ПУ), стойкий к УФ и озону
- Испытание: 1,5 × рабочего давления по EN ISO 1402, маркировка по PED

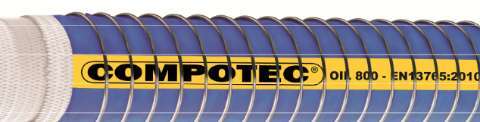

Compotec® OIL 800 HD / OIL SD / VAPOROIL LD
Нефтепродукты и топливо. Рукава для топлива и нефтепродуктов, 100 % стойкие к ароматике. HD — тяжёлое исполнение по EN 13765:2015 Type 3, SD — стандартное (Type 2), VAPOROIL LD — для паров нефтепродуктов (Type 1).
- Температура: HD: −40…+100 °C; SD и LD: −30…+80 °C
- Рабочее давление: HD: 20 бар при запасе 4:1 (16 бар при 5:1); SD: 14 бар (10 бар при 5:1); VAPOROIL LD: 5 бар
- Размеры: HD: 3/4"–12" (20–300 мм); LD: 1½"–12" (40–300 мм)
- Длина: до 40 м, для 10–12" — до 25 м
- Спирали: оцинкованная или нержавеющая сталь, в SD и LD — также алюминий

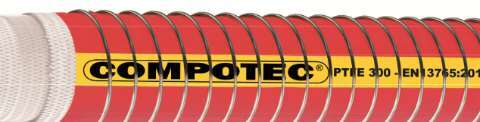

Compotec® PTFE 300 HD / CHEMCHLOR 900 HD / PTFE SD
Агрессивная химия, PTFE. Внутренний слой из фторполимеров — универсальный рукав для очень агрессивных химикатов. PTFE 300 HD выпускается со строганой плёнкой PTFE или с запатентованной плёнкой NANOTEC®; CHEMCHLOR 900 HD — для особо агрессивных сред. В конструкции — экструдированная плёнка FEP для газоплотности.
- Стандарт: EN 13765:2015 Type 3 (HD), Type 2 (SD)
- Допуски: Lloyd’s и DNV, соответствие PED, EN, U.S. Coast Guard; ATEX по запросу
- Фитинги: возможна футеровка PTFE или покрытие EPTAFLON BLUE
- Длина: бухты 40 м для 3/4"–8", до 25 м для 12"

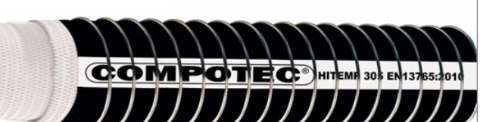

Compotec® HITEMP 305
Горячие нефтепродукты и битум. Рукав для горячего масла и битума под давлением и разрежением: налив и слив авто- и железнодорожных цистерн, резервуары. Несколько фторполимерных слоёв на внутренней спирали из нержавеющей стали, плёнка NANOTEC®, газоплотная плёнка FEP, наружный слой ELASTOTHANE® для высоких температур.
- Температура: −40…+200 °C
- Рабочее давление: 20 бар при запасе 4:1, 16 бар при 5:1
- Размеры: 3/4"–12" (20–300 мм)
- Вакуум: 0,9 бар
- Стандарт: EN 13765:2015 Type 4
- Исполнения: FIRETEC (огнестойкие), TWINHOSE

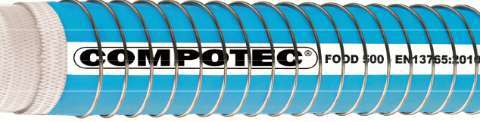

Compotec® FOOD 500 / ABRAFOOD PU
Пищевые продукты. FOOD 500 — слои из сверхвысокомолекулярного полиэтилена (UHMW PE) на спиралях из нержавеющей стали 316L: растительные масла, шоколад, джем, спирт, вино и ликёры. Производится без масел и смазок, моется паром или растворами щёлочи и азотной кислоты. ABRAFOOD PU с толстым пищевым полиуретаном — для абразивных продуктов: сахар, зерно, мука.
- Температура: −40…+100 °C (до +125 °C кратковременно)
- Вакуум: 0,9 бар
- Стандарт: EN 13765:2015 Type 3
- Фитинги: санитарные DIN, SMS, RJT, Tri-Clamp с обжимными муфтами из нержавеющей стали

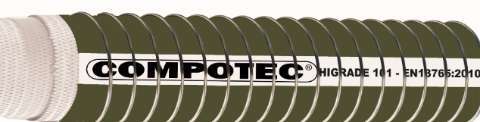

Compotec® HIGRADE 101
Топливо высокой чистоты. Огнестойкий (FIRESAFE) рукав для топлива высокой чистоты. Многослойная конструкция из полипропилена, полиэстера и полиэтилена.
- Температура: −40…+100 °C
- Стандарт: EN 13765:2015 Type 3

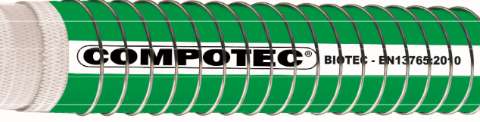

Compotec® BIOTEC 85
Биотопливо. Огнестойкий рукав с наружным покрытием класса 1. Внутренний слой — специальная плёнка, 100 % стойкая к ароматике и МТБЭ; в конструкции — бесшовная плёнка UHMW PE.
- Температура: −40…+100 °C
- Стандарт: EN 13765:2015 Type 3

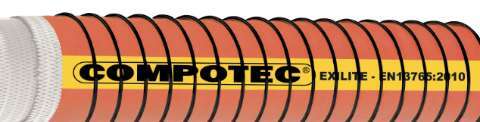

Compotec® EXILITE
Сверхлёгкий рукав. По данным производителя — самый лёгкий композитный рукав на рынке. Наружная спираль в толстой полимерной оболочке защищает от истирания.
- Температура: −30…+80 °C
- Стандарт: EN 13765:2015 Type 2
- Размеры: 2"–4" (50–100 мм)

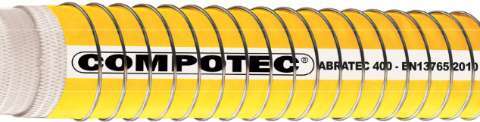

Compotec® ABRATEC 400
Абразивные среды. Тяжёлый абразивостойкий напорно-всасывающий рукав; внутренняя спираль из нержавеющей стали серии AISI 400.
- Температура: −40…+100 °C
- Рабочее давление: 20 бар при запасе 4:1, 16 бар при 5:1
- Стандарт: EN 13765:2015 Type 3

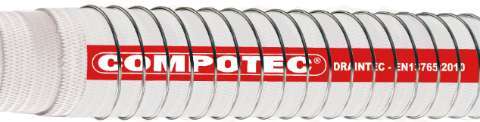

Compotec® DRAINTEC HD
Дренаж плавающих крыш резервуаров. Система отвода дождевой воды с плавающей крыши резервуара: рукав вместо шарнирных труб, с минимумом соединений.
- Температура: −40…+80 °C
- Стандарт: EN 13765:2015 Type 3
- Размеры: 2"–8" (50–200 мм)

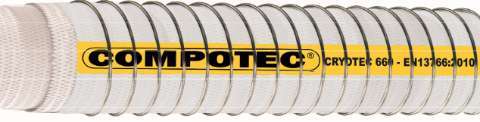

Compotec® CRYOTEC 660
СПГ и СУГ. Криогенные рукава: тип N — для сжиженного природного газа (СПГ) при сверхнизких температурах, тип LG — для сжиженного нефтяного газа (СУГ). Изготавливаются по EN 13766.
- Температура: СПГ: −200…+80 °C; СУГ: −105…+100 °C
- Стандарт: EN 13766

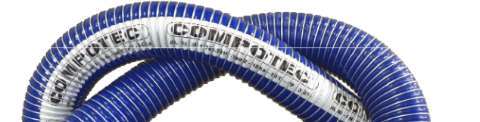

Compotec® EXTRAFLEX / EXTRACHEM
Специальные исполнения. Специальные конструкции под задачи, где стандартный рукав не подходит, — разрабатываются технической службой Compotec.
- Стандарт: EN 13765 Type 2 и Type 3
- Размеры: 1"–4" (25–100 мм)

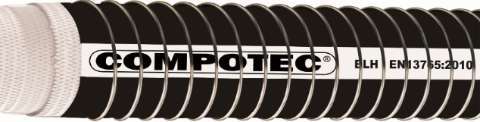

Compotec® BLH HOSE
Нижний налив цистерн. Тяжёлый рукав для нижнего налива автоцистерн: топливо, масла, химия. Исполнения CHEM BLH, OIL BLH и PTFE BLH.
- Температура: −40…+100 °C
- Стандарт: EN 13765:2015 Type 3

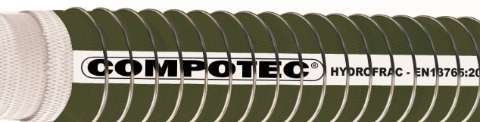

Compotec® FRACK HOSE
Гидроразрыв пласта. Рукав для ГРП: подача песка, воды и добавок от насосов. Специальная наружная оболочка ARAMEX для минимального истирания.
- Температура: −40…+100 °C
- Стандарт: EN 13765:2015 Type 3
Compotec® PTFE-WIRELESS
Фарма, пищевая, краски. Гладкоствольный рукав без внутренней спирали: фторполимерный внутренний слой, связанный с многослойной композитной конструкцией. Фармацевтика, пищевые продукты и напитки, вязкие среды — краски и клеи, агрессивная химия.
- Температура: −40…+100 °C
- Стандарт: EN 13765:2015 Type 3
- Размеры: 1"–4" (25–100 мм)
Источник — техническая документация производителя Compotec®. Технические паспорта и таблицы типоразмеров предоставим по запросу.
