Абразивные рукава
Рукава и готовые сборки CavMac для пульп, песка, щебня, цемента, бетона, дроби и других абразивных сред: горная добыча и карьеры, обогатительные фабрики, электростанции, металлургия, строительство, дноуглубительные работы. Внутренний слой — натуральный каучук высокой абразивной стойкости.
Резиновые рукава CavMac от FLOW DYNAMICSРукава в бухтах
Поставляются бухтами до 61 м (крупные диаметры — 40 или 12 м). Армирование — высокопрочный полиэфирный корд и стальная спираль по BS EN 10324:2004 (у 7M57C — текстильная обмотка, у 7M55SB — корд без спирали). Размеры по ISO 1307.
CavMac 7M00B — 3 бар, лёгкий и гибкий
Лёгкий гибкий рукав для общей транспортировки материалов, когда важна удобная переноска оператором. Подходит для вакуумных илососных машин.
- Температура: −30…+80 °C
- Внутренний слой: чёрный натуральный каучук (NR), 60 Shore
- Наружный слой: гофрированный CR
- Рабочее давление: 3 бар, запас 3:1
- Вакуум: −0,85 бар
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Мин. радиус изгиба | Вес | Макс. длина | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | psi | мм | дюймы | кг/м | lb/ft | м |
| 7M00B-051 | 2" | 51 | 62,9 | 5,9 | 3 | 44 | 9 | 131 | 210 | 8,3 | 1,63 | 1,10 | 61 |
| 7M00B-076 | 3" | 76 | 87,9 | 5,9 | 3 | 44 | 9 | 131 | 310 | 12,2 | 2,33 | 1,57 | 61 |
| 7M00B-102 | 4" | 102 | 114,1 | 6,1 | 3 | 44 | 9 | 131 | 410 | 16,1 | 3,41 | 2,29 | 61 |
| 7M00B-127 | 5" | 127 | 141,0 | 7,0 | 3 | 44 | 9 | 131 | 510 | 20,1 | 4,54 | 3,05 | 61 |
| 7M00B-152 | 6" | 152 | 166,0 | 7,0 | 3 | 44 | 9 | 131 | 610 | 24,0 | 5,37 | 3,61 | 61 |
| 7M00B-203 | 8" | 203 | 217,4 | 7,2 | 3 | 44 | 9 | 131 | 820 | 32,3 | 8,25 | 5,54 | 61 |
CavMac 7M00C — 3 бар, сверхгибкий
Сверхгибкий рукав для абразивных материалов с малым радиусом изгиба; глубокая канатная гофра.
- Температура: −30…+80 °C
- Внутренний слой: чёрный натуральный каучук (NR), 60 Shore
- Наружный слой: глубоко гофрированный SBR
- Рабочее давление: 3 бар, запас 3:1
- Вакуум: −0,85 бар
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Мин. радиус изгиба | Вес | Макс. длина | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | psi | мм | дюймы | кг/м | lb/ft | м |
| 7M00C-051 | 2" | 51 | 64,2 | 6,6 | 3 | 44 | 9 | 131 | 260 | 10,2 | 1,90 | 1,28 | 61 |
| 7M00C-076 | 3" | 76 | 90,8 | 7,4 | 3 | 44 | 9 | 131 | 380 | 15,0 | 2,82 | 1,89 | 61 |
| 7M00C-089 | 3½" | 89 | 102,8 | 6,9 | 3 | 44 | 9 | 131 | 450 | 17,7 | 3,31 | 2,22 | 61 |
| 7M00C-102 | 4" | 102 | 116,0 | 7,0 | 3 | 44 | 9 | 131 | 510 | 20,1 | 3,90 | 2,62 | 61 |
| 7M00C-115 | 4½" | 115 | 129,0 | 7,0 | 3 | 44 | 9 | 131 | 580 | 22,8 | 4,36 | 2,93 | 61 |
| 7M00C-127 | 5" | 127 | 142,5 | 7,8 | 3 | 44 | 9 | 131 | 640 | 25,2 | 5,87 | 3,94 | 61 |
| 7M00C-140 | 5½" | 140 | 155,7 | 7,9 | 3 | 44 | 9 | 131 | 700 | 27,6 | 6,46 | 4,34 | 61 |
| 7M00C-152 | 6" | 152 | 167,7 | 7,9 | 3 | 44 | 9 | 131 | 760 | 29,9 | 6,98 | 4,69 | 61 |
| 7M00C-203 | 8" | 203 | 220,2 | 8,6 | 3 | 44 | 9 | 131 | 1020 | 40,2 | 10,48 | 7,04 | 61 |
| 7M00C-254 | 10" | 254 | 273,0 | 9,5 | 3 | 44 | 9 | 131 | 1270 | 50,0 | 14,94 | 10,04 | 12 |
| 7M00C-305 | 12" | 305 | 325,9 | 10,5 | 3 | 44 | 9 | 131 | 1530 | 60,2 | 21,73 | 14,60 | 12 |
CavMac 7M03C — 6 бар, универсальный
Напорно-всасывающий рукав средней нагрузки для грязной воды и мелкого заполнителя.
- Температура: −30…+80 °C
- Внутренний слой: чёрный натуральный каучук (NR), 60 Shore
- Наружный слой: гладкий SBR
- Рабочее давление: 6 бар, запас 3:1
- Вакуум: −0,85 бар
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Мин. радиус изгиба | Вес | Макс. длина | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | psi | мм | дюймы | кг/м | lb/ft | м |
| 7M03C-051 | 2" | 51 | 63,8 | 6,4 | 6 | 87 | 18 | 261 | 310 | 12,2 | 1,90 | 1,28 | 61 |
| 7M03C-076 | 3" | 76 | 90,0 | 7,0 | 6 | 87 | 18 | 261 | 460 | 18,1 | 2,92 | 1,96 | 61 |
| 7M03C-102 | 4" | 102 | 118,7 | 8,3 | 6 | 87 | 18 | 261 | 620 | 24,4 | 4,78 | 3,21 | 61 |
| 7M03C-127 | 5" | 127 | 150,0 | 11,5 | 6 | 87 | 18 | 261 | 770 | 30,3 | 8,22 | 5,52 | 61 |
| 7M03C-152 | 6" | 152 | 173,2 | 10,6 | 6 | 87 | 18 | 261 | 920 | 36,2 | 9,63 | 6,47 | 61 |
| 7M03C-203 | 8" | 203 | 223,6 | 10,3 | 6 | 87 | 18 | 261 | 1220 | 48,0 | 12,05 | 8,10 | 61 |
| 7M03C-254 | 10" | 254 | 275,4 | 10,7 | 6 | 87 | 18 | 261 | 1530 | 60,2 | 16,13 | 10,84 | 12 |
| 7M03C-305 | 12" | 305 | 328,8 | 11,9 | 6 | 87 | 18 | 261 | 1830 | 72,0 | 21,18 | 14,23 | 12 |

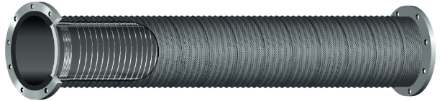

CavMac 7M03B — 6 бар, повышенной гибкости
Повышенно гибкая версия 7M03C для грязной воды и мелкого заполнителя.
- Температура: −30…+80 °C
- Внутренний слой: чёрный натуральный каучук (NR), 60 Shore
- Наружный слой: гофрированный SBR
- Рабочее давление: 6 бар, запас 3:1
- Вакуум: −0,85 бар
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Мин. радиус изгиба | Вес | Макс. длина | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | psi | мм | дюймы | кг/м | lb/ft | м |
| 7M03B-076 | 3" | 76 | 90,0 | 7,0 | 6 | 87 | 18 | 261 | 310 | 12,2 | 2,86 | 1,92 | 61 |
| 7M03B-102 | 4" | 102 | 117,6 | 7,8 | 6 | 87 | 18 | 261 | 410 | 16,1 | 4,70 | 3,16 | 61 |
| 7M03B-127 | 5" | 127 | 142,6 | 7,8 | 6 | 87 | 18 | 261 | 510 | 20,1 | 5,75 | 3,86 | 61 |
| 7M03B-152 | 6" | 152 | 168,8 | 8,4 | 6 | 87 | 18 | 261 | 610 | 24,0 | 7,32 | 4,92 | 61 |
| 7M03B-203 | 8" | 203 | 220,2 | 8,6 | 6 | 87 | 18 | 261 | 820 | 32,3 | 9,71 | 6,52 | 61 |
| 7M03B-254 | 10" | 254 | 277,7 | 11,9 | 6 | 87 | 18 | 261 | 1020 | 40,2 | 17,63 | 11,85 | 12 |
| 7M03B-305 | 12" | 305 | 328,7 | 11,9 | 6 | 87 | 18 | 261 | 1220 | 48,0 | 20,99 | 14,10 | 12 |

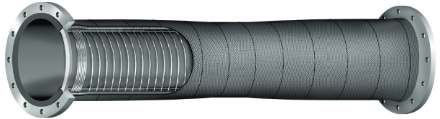

CavMac 7M05-40 — 10 бар, для мокрых пульп, гладкий, под обрез
Тяжёлый рукав для абразивных пульп в горной добыче и карьерах. Гладкая оболочка под накладные (болтовые) соединения, режется в размер на объекте.
- Температура: −30…+80 °C
- Внутренний слой: чёрный натуральный каучук (NR), 40 Shore
- Наружный слой: гладкий SBR
- Рабочее давление: 10 бар, запас 3:1
- Вакуум: −0,85 бар
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Мин. радиус изгиба | Вес | Макс. длина | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | psi | мм | дюймы | кг/м | lb/ft | м |
| 7M05-40-051 | 2" | 51 | 71,9 | 10,4 | 10 | 145 | 30 | 435 | 310 | 12,2 | 2,74 | 1,84 | 61 |
| 7M05-40-063 | 2½" | 63 | 79,2 | 8,1 | 10 | 145 | 30 | 435 | 380 | 15,0 | 2,68 | 1,80 | 61 |
| 7M05-40-076 | 3" | 76 | 102,1 | 13,0 | 10 | 145 | 30 | 435 | 460 | 18,1 | 5,43 | 3,65 | 61 |
| 7M05-40-102 | 4" | 102 | 128,7 | 13,4 | 10 | 145 | 30 | 435 | 620 | 24,4 | 7,49 | 5,03 | 61 |
| 7M05-40-127 | 5" | 127 | 152,8 | 12,9 | 10 | 145 | 30 | 435 | 770 | 30,3 | 9,06 | 6,09 | 61 |
| 7M05-40-152 | 6" | 152 | 179,2 | 13,6 | 10 | 145 | 30 | 435 | 920 | 36,2 | 11,69 | 7,86 | 61 |
| 7M05-40-203 | 8" | 203 | 232,2 | 14,6 | 10 | 145 | 30 | 435 | 1220 | 48,0 | 15,85 | 10,65 | 30 |
| 7M05-40-254 | 10" | 254 | 284,3 | 15,1 | 10 | 145 | 30 | 435 | 1530 | 60,2 | 23,10 | 15,52 | 12 |
| 7M05-40-305 | 12" | 305 | 341,4 | 18,2 | 10 | 145 | 30 | 435 | 1830 | 72,0 | 29,81 | 20,03 | 12 |

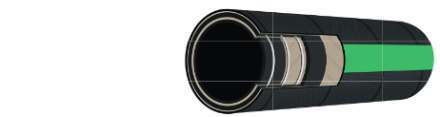

CavMac 7M05-60 — 10 бар, для сухих материалов, гладкий, под обрез
Тяжёлый рукав для сухих абразивных материалов: обогатительные фабрики, углеобогащение, электростанции, металлургия и цементная промышленность.
- Температура: −30…+80 °C
- Внутренний слой: чёрный натуральный каучук (NR), 60 Shore
- Наружный слой: гладкий SBR
- Рабочее давление: 10 бар, запас 3:1
- Вакуум: −0,85 бар
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Мин. радиус изгиба | Вес | Макс. длина | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | psi | мм | дюймы | кг/м | lb/ft | м |
| 7M05-60-051 | 2" | 51 | 71,9 | 10,4 | 10 | 145 | 30 | 435 | 310 | 12,2 | 2,76 | 1,85 | 61 |
| 7M05-60-063 | 2½" | 63 | 79,2 | 8,1 | 10 | 145 | 30 | 435 | 380 | 15,0 | 2,70 | 1,81 | 61 |
| 7M05-60-076 | 3" | 76 | 102,1 | 13,0 | 10 | 145 | 30 | 435 | 460 | 18,1 | 5,46 | 3,67 | 61 |
| 7M05-60-102 | 4" | 102 | 128,7 | 13,4 | 10 | 145 | 30 | 435 | 620 | 24,4 | 7,54 | 5,07 | 61 |
| 7M05-60-127 | 5" | 127 | 152,8 | 12,9 | 10 | 145 | 30 | 435 | 770 | 30,3 | 9,11 | 6,12 | 61 |
| 7M05-60-152 | 6" | 152 | 179,2 | 13,6 | 10 | 145 | 30 | 435 | 920 | 36,2 | 11,75 | 7,90 | 61 |
| 7M05-60-203 | 8" | 203 | 231,8 | 14,4 | 10 | 145 | 30 | 435 | 1220 | 48,0 | 15,74 | 10,58 | 30 |
| 7M05-60-254 | 10" | 254 | 283,9 | 14,9 | 10 | 145 | 30 | 435 | 1530 | 60,2 | 22,96 | 15,43 | 12 |
| 7M05-60-305 | 12" | 305 | 341,4 | 18,2 | 10 | 145 | 30 | 435 | 1830 | 72,0 | 29,92 | 20,11 | 12 |
CavMac IR12-40 — 10 бар, для мокрых пульп, гофрированный, под обрез
Тяжёлый рукав для абразивных пульп в горной добыче и карьерах. Гофрированная оболочка под болтовые хомуты, режется в размер на объекте.
- Температура: −30…+80 °C
- Внутренний слой: чёрный натуральный каучук (NR), 40 Shore
- Наружный слой: гофрированный CR
- Рабочее давление: 10 бар, запас 3:1
- Вакуум: −0,85 бар
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Мин. радиус изгиба | Вес | Макс. длина | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | psi | мм | дюймы | кг/м | lb/ft | м |
| IR12-40-051 | 2" | 51 | 76,3 | 12,6 | 10 | 145 | 39 | 566 | 310 | 12,2 | 4,66 | 3,13 | 61 |
| IR12-40-063 | 2½" | 63 | 85,7 | 11,3 | 10 | 145 | 39 | 566 | 380 | 15,0 | 5,07 | 3,41 | 61 |
| IR12-40-076 | 3" | 76 | 110,1 | 17,0 | 10 | 145 | 39 | 566 | 460 | 18,1 | 8,27 | 5,56 | 61 |
| IR12-40-102 | 4" | 102 | 132,5 | 15,2 | 10 | 145 | 39 | 566 | 620 | 24,4 | 9,56 | 6,42 | 61 |
| IR12-40-127 | 5" | 127 | 157,5 | 15,2 | 10 | 145 | 39 | 566 | 770 | 30,3 | 11,54 | 7,75 | 61 |
| IR12-40-152 | 6" | 152 | 186,1 | 17,0 | 10 | 145 | 39 | 566 | 920 | 36,2 | 14,78 | 9,93 | 61 |
| IR12-40-178 | 7" | 178 | 212,4 | 17,2 | 10 | 145 | 39 | 566 | 1070 | 42,1 | 17,16 | 11,53 | 40 |
| IR12-40-203 | 8" | 203 | 238,4 | 17,7 | 10 | 145 | 39 | 566 | 1220 | 48,0 | 19,51 | 13,11 | 40 |
| IR12-40-254 | 10" | 254 | 288,0 | 17,0 | 10 | 145 | 39 | 566 | 1530 | 60,2 | 22,59 | 15,18 | 12 |
| IR12-40-305 | 12" | 305 | 344,9 | 20,0 | 10 | 145 | 39 | 566 | 1830 | 72,0 | 30,40 | 20,43 | 12 |
| IR12-40-356 | 14" | 356 | 405,8 | 24,9 | 10 | 145 | 39 | 566 | 2140 | 84,3 | 46,22 | 31,06 | 12 |
| IR12-40-406 | 16" | 406 | 463,0 | 28,5 | 10 | 145 | 39 | 566 | 2440 | 96,1 | 59,56 | 40,02 | 12 |
| IR12-40-456 | 18" | 456 | 513,9 | 28,9 | 10 | 145 | 39 | 566 | 2740 | 107,9 | 78,66 | 52,86 | 12 |
| IR12-40-508 | 20" | 508 | 565,9 | 28,9 | 10 | 145 | 39 | 566 | 3050 | 120,1 | 87,00 | 58,46 | 12 |

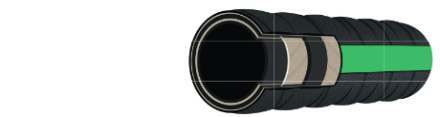

CavMac IR12-60 — 10 бар, для сухих материалов, гофрированный, под обрез
Тяжёлый рукав для сухих абразивных материалов: обогащение, угольные и электростанции, металлургия, цемент. Гофрированная оболочка под болтовые хомуты.
- Температура: −30…+80 °C
- Внутренний слой: чёрный натуральный каучук (NR), 60 Shore
- Наружный слой: гофрированный CR
- Рабочее давление: 10 бар, запас 3:1
- Вакуум: −0,85 бар
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Мин. радиус изгиба | Вес | Макс. длина | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | psi | мм | дюймы | кг/м | lb/ft | м |
| IR12-60-051 | 2" | 51 | 76,3 | 12,6 | 10 | 145 | 30 | 435 | 310 | 12,2 | 4,66 | 3,13 | 61 |
| IR12-60-063 | 2½" | 63 | 85,7 | 11,3 | 10 | 145 | 30 | 435 | 380 | 15,0 | 5,07 | 3,41 | 61 |
| IR12-60-076 | 3" | 76 | 110,1 | 17,0 | 10 | 145 | 30 | 435 | 460 | 18,1 | 8,27 | 5,56 | 61 |
| IR12-60-102 | 4" | 102 | 132,5 | 15,2 | 10 | 145 | 30 | 435 | 620 | 24,4 | 9,56 | 6,42 | 61 |
| IR12-60-127 | 5" | 127 | 157,5 | 15,2 | 10 | 145 | 30 | 435 | 770 | 30,3 | 11,54 | 7,75 | 61 |
| IR12-60-152 | 6" | 152 | 186,1 | 17,0 | 10 | 145 | 30 | 435 | 920 | 36,2 | 14,78 | 9,93 | 61 |
| IR12-60-178 | 7" | 178 | 212,4 | 17,2 | 10 | 145 | 30 | 435 | 1070 | 42,1 | 17,16 | 11,53 | 40 |
| IR12-60-203 | 8" | 203 | 238,4 | 17,7 | 10 | 145 | 30 | 435 | 1220 | 48,0 | 19,51 | 13,11 | 40 |
| IR12-60-254 | 10" | 254 | 288,0 | 17,0 | 10 | 145 | 30 | 435 | 1530 | 60,2 | 22,59 | 15,18 | 12 |
| IR12-60-305 | 12" | 305 | 344,9 | 20,0 | 10 | 145 | 30 | 435 | 1830 | 72,0 | 30,40 | 20,43 | 12 |
| IR12-60-356 | 14" | 356 | 405,8 | 24,9 | 10 | 145 | 30 | 435 | 2140 | 84,3 | 46,22 | 31,06 | 12 |
| IR12-60-406 | 16" | 406 | 463,0 | 28,5 | 10 | 145 | 30 | 435 | 2440 | 96,1 | 59,56 | 40,02 | 12 |
| IR12-60-456 | 18" | 456 | 513,9 | 28,9 | 10 | 145 | 30 | 435 | 2740 | 107,9 | 78,66 | 52,86 | 12 |
| IR12-60-508 | 20" | 508 | 565,9 | 28,9 | 10 | 145 | 30 | 435 | 3050 | 120,1 | 87,00 | 58,46 | 12 |
CavMac IR12FD — 10 бар, для жиросодержащих пищевых продуктов, под обрез
Напорно-всасывающий рукав для жиросодержащих пищевых продуктов. Внутренний и наружный слои соответствуют требованиям FDA.
- Температура: −30…+80 °C
- Внутренний слой: белый NBR, FDA 177.2600
- Наружный слой: гофрированный CR
- Рабочее давление: 10 бар, запас 3:1
- Вакуум: −0,85 бар
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Мин. радиус изгиба | Вес | Макс. длина | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | psi | мм | дюймы | кг/м | lb/ft | м |
| IR12FD-051 | 2" | 51 | 76,3 | 12,6 | 10 | 145 | 30 | 435 | 310 | 12,2 | 4,66 | 3,13 | 61 |
| IR12FD-063 | 2½" | 63 | 85,7 | 11,3 | 10 | 145 | 30 | 435 | 380 | 15,0 | 5,07 | 3,41 | 61 |
| IR12FD-076 | 3" | 76 | 110,1 | 17,0 | 10 | 145 | 30 | 435 | 460 | 18,1 | 8,27 | 5,56 | 61 |
| IR12FD-102 | 4" | 102 | 132,5 | 15,2 | 10 | 145 | 30 | 435 | 620 | 24,4 | 9,56 | 6,42 | 61 |
| IR12FD-127 | 5" | 127 | 157,5 | 15,2 | 10 | 145 | 30 | 435 | 770 | 30,3 | 11,54 | 7,75 | 61 |
| IR12FD-152 | 6" | 152 | 186,1 | 17,0 | 10 | 145 | 30 | 435 | 920 | 36,2 | 14,78 | 9,93 | 61 |
| IR12FD-178 | 7" | 178 | 212,4 | 17,2 | 10 | 145 | 30 | 435 | 1070 | 42,1 | 17,16 | 11,53 | 40 |
| IR12FD-203 | 8" | 203 | 238,4 | 17,7 | 10 | 145 | 30 | 435 | 1220 | 48,0 | 19,51 | 13,11 | 40 |
| IR12FD-254 | 10" | 254 | 288,0 | 17,0 | 10 | 145 | 30 | 435 | 1530 | 60,2 | 22,59 | 15,18 | 12 |
| IR12FD-305 | 12" | 305 | 344,9 | 20,0 | 10 | 145 | 30 | 435 | 1830 | 72,0 | 30,40 | 20,43 | 12 |
| IR12FD-356 | 14" | 356 | 405,8 | 24,9 | 10 | 145 | 30 | 435 | 2140 | 84,3 | 46,22 | 31,06 | 12 |
| IR12FD-406 | 16" | 406 | 463,0 | 28,5 | 10 | 145 | 30 | 435 | 2440 | 96,1 | 59,56 | 40,02 | 12 |
| IR12FD-456 | 18" | 456 | 513,9 | 28,9 | 10 | 145 | 30 | 435 | 2740 | 107,9 | 78,66 | 52,86 | 12 |
| IR12FD-508 | 20" | 508 | 565,9 | 28,9 | 10 | 145 | 30 | 435 | 3050 | 120,1 | 87,00 | 58,46 | 12 |
CavMac 7M57C — 40 бар, для штукатурки, стяжки и бетона
Напорный рукав для подачи штукатурки, стяжки, раствора и бетона. Стойкий к перегибу, антистатический.
- Температура: −35…+80 °C
- Внутренний слой: чёрный натуральный каучук (NR), 60 Shore
- Наружный слой: гладкий CR
- Рабочее давление: 40 бар, запас 2,5:1
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Мин. радиус изгиба | Вес | Макс. длина | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | psi | мм | дюймы | кг/м | lb/ft | м |
| 7M57C-019 | 3/4" | 19 | 32,2 | 6,6 | 40 | 580 | 100 | 1450 | — | — | 0,70 | 0,47 | 61 |
| 7M57C-025 | 1" | 25 | 39,4 | 7,2 | 40 | 580 | 100 | 1450 | — | — | 0,94 | 0,63 | 61 |
| 7M57C-032 | 1¼" | 32 | 46,4 | 7,2 | 40 | 580 | 100 | 1450 | — | — | 1,14 | 0,77 | 61 |
| 7M57C-038 | 1½" | 38 | 54,2 | 8,1 | 40 | 580 | 100 | 1450 | — | — | 1,45 | 0,97 | 61 |
| 7M57C-063 | 2½" | 63 | 82,8 | 9,9 | 40 | 580 | 100 | 1450 | — | — | 2,79 | 1,87 | 61 |
| 7M57C-076 | 3" | 76 | 96,4 | 10,2 | 40 | 580 | 100 | 1450 | — | — | 3,32 | 2,23 | 61 |
| 7M57C-102 | 4" | 102 | 125,4 | 11,7 | 40 | 580 | 100 | 1450 | — | — | 5,11 | 3,43 | 61 |
CavMac 7M55SB — 12 бар, пескоструйный
Пескоструйный рукав для высокоабразивных сред: кварцевый песок, стальная дробь, корунд, стеклянная крошка. Антистатический.
- Температура: −30…+80 °C
- Внутренний слой: чёрный натуральный каучук (NR), 50 Shore
- Наружный слой: гладкий SBR
- Рабочее давление: 12 бар, запас 3:1
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Мин. радиус изгиба | Вес | Макс. длина | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | psi | мм | дюймы | кг/м | lb/ft | м |
| 7M55SB-019 | 3/4" | 19 | 32,4 | 6,7 | 12 | 174 | 36 | 522 | — | — | 0,70 | 0,47 | 61 |
| 7M55SB-025 | 1" | 25 | 39,6 | 7,3 | 12 | 174 | 36 | 522 | — | — | 0,94 | 0,63 | 61 |
| 7M55SB-032 | 1¼" | 32 | 47,8 | 7,9 | 12 | 174 | 36 | 522 | — | — | 1,25 | 0,84 | 61 |
Готовые сборки с фланцами
Рукава поставляются собранными: фланцы вулканизируются в конструкцию рукава. Каждая сборка проходит гидроиспытание и получает сертификат.
CavMac 7M03B — 6 бар, напорно-всасывающая сборка
Тяжёлый напорно-всасывающий рукав для перекачки материалов общего назначения.
- Температура: −30…+80 °C
- Внутренний слой: натуральный каучук (NR), 40 или 60 Shore
- Армирование: полиэфирный корд
- Наружный слой: гофрированный SBR
- Концы: вулканизированные отбортованные поворотные фланцы
- Электропроводность: нет
| Артикул | ДУ, мм | НД, мм | Стенка, мм | Раб., бар | Разрыв, бар | Испыт., бар | Вакуум, бар | Мин. радиус, мм | Вес, кг/м | Сборка 10 м, кг | Макс. длина, м |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 7M03B-076 | 76 | 92,4 | 8,2 | 6 | 18 | 9 | −0,85 | 260 | 3 | 35 | 61 |
| 7M03B-102 | 102 | 120,0 | 9,0 | 6 | 18 | 9 | −0,85 | 350 | 5 | 57 | 61 |
| 7M03B-127 | 127 | 145,0 | 9,0 | 6 | 18 | 9 | −0,85 | 440 | 6 | 69 | 61 |
| 7M03B-152 | 152 | 171,2 | 9,6 | 6 | 18 | 9 | −0,85 | 530 | 7 | 90 | 61 |
| 7M03B-203 | 203 | 222,6 | 9,8 | 6 | 18 | 9 | −0,85 | 710 | 10 | 120 | 61 |
| 7M03B-254 | 254 | 279,0 | 12,5 | 6 | 18 | 9 | −0,85 | 880 | 18 | 213 | 12 |
| 7M03B-305 | 305 | 332,0 | 13,5 | 6 | 18 | 9 | −0,85 | 1060 | 21 | 257 | 12 |

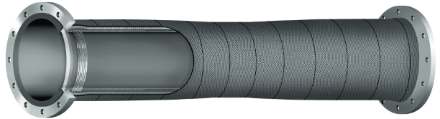

CavMac 7M55 — 10 бар, напорная сборка
Тяжёлый напорный рукав для подачи материалов.
- Температура: −30…+80 °C
- Внутренний слой: натуральный каучук (NR), 40 или 60 Shore
- Армирование: полиэфирный корд
- Наружный слой: гладкий CR
- Концы: вулканизированные отбортованные поворотные фланцы
- Электропроводность: нет
| Артикул | ДУ, мм | НД, мм | Стенка, мм | Раб., бар | Разрыв, бар | Испыт., бар | Вакуум, бар | Мин. радиус, мм | Вес, кг/м | Сборка 10 м, кг | Макс. длина, м |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 7M55-102 | 102 | 130,0 | 14,0 | 10 | 30 | 15 | — | — | 9 | 99 | 61 |
| 7M55-127 | 127 | 157,0 | 15,0 | 10 | 30 | 15 | — | — | 10 | 119 | 61 |
| 7M55-152 | 152 | 185,4 | 16,7 | 10 | 30 | 15 | — | — | 14 | 161 | 61 |
| 7M55-203 | 203 | 239,2 | 18,1 | 10 | 30 | 15 | — | — | 19 | 219 | 61 |
| 7M55-254 | 254 | 293,4 | 19,7 | 10 | 30 | 15 | — | — | 28 | 322 | 12 |
| 7M55-305 | 305 | 348,4 | 21,7 | 10 | 30 | 15 | — | — | 34 | 394 | 12 |
| 7M55-356 | 356 | 404,0 | 24,0 | 10 | 30 | 15 | — | — | 45 | 510 | 12 |
| 7M55-406 | 406 | 458,0 | 26,0 | 10 | 30 | 15 | — | — | 54 | 620 | 12 |
CavMac 7M05 — 10 бар, напорно-всасывающая сборка
Тяжёлый напорно-всасывающий рукав для перекачки материалов.
- Температура: −30…+80 °C
- Внутренний слой: натуральный каучук (NR), 40 или 60 Shore
- Армирование: полиэфирный корд, стальная спираль
- Наружный слой: гладкий CR
- Концы: вулканизированные отбортованные поворотные фланцы
- Электропроводность: нет
| Артикул | ДУ, мм | НД, мм | Стенка, мм | Раб., бар | Разрыв, бар | Испыт., бар | Вакуум, бар | Мин. радиус, мм | Вес, кг/м | Сборка 10 м, кг | Макс. длина, м |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 7M05-102 | 102 | 130,0 | 14,0 | 10 | 30 | 15 | −0,85 | 610 | 9 | 99 | 61 |
| 7M05-127 | 127 | 157,0 | 15,0 | 10 | 30 | 15 | −0,85 | 760 | 10 | 119 | 61 |
| 7M05-152 | 152 | 185,4 | 16,7 | 10 | 30 | 15 | −0,85 | 915 | 14 | 161 | 61 |
| 7M05-203 | 203 | 239,2 | 18,1 | 10 | 30 | 15 | −0,85 | 1220 | 19 | 219 | 40 |
| 7M05-254 | 254 | 293,4 | 19,7 | 10 | 30 | 15 | −0,85 | 1525 | 28 | 322 | 12 |
| 7M05-305 | 305 | 348,4 | 21,7 | 10 | 30 | 15 | −0,85 | 1830 | 34 | 394 | 12 |
| 7M05-356 | 356 | 404,0 | 24,0 | 10 | 30 | 15 | −0,85 | 2140 | 45 | 510 | 12 |
| 7M05-406 | 406 | 458,0 | 26,0 | 10 | 30 | 15 | −0,85 | 2440 | 54 | 620 | 12 |

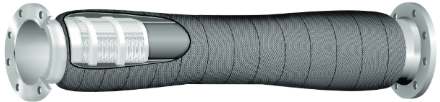

CavMac CD05 — 5 бар, подача цемента и бетона
Тяжёлый напорный рукав для цемента и бетона.
- Температура: −30…+80 °C
- Внутренний слой: натуральный каучук (NR), 40 или 60 Shore
- Армирование: полиэфирный корд
- Наружный слой: гладкий CR
- Концы: вулканизированные встроенные хвостовики с фланцами
- Электропроводность: медные проводники, не более 10⁶ Ом/м
| Артикул | ДУ, мм | НД, мм | Стенка, мм | Раб., бар | Разрыв, бар | Испыт., бар | Вакуум, бар | Мин. радиус, мм | Вес, кг/м | Сборка 10 м, кг | Макс. длина, м |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CD05-152 | 152 | 180,8 | 14,4 | 5 | 15 | 7,5 | — | — | 9 | 142 | 61 |
| CD05-203 | 203 | 234,2 | 15,6 | 5 | 15 | 7,5 | — | — | 13 | 207 | 61 |
| CD05-254 | 254 | 288,2 | 17,1 | 5 | 15 | 7,5 | — | — | 18 | 279 | 12 |
| CD05-305 | 305 | 339,2 | 17,1 | 5 | 15 | 7,5 | — | — | 21 | 353 | 12 |
| CD05-356 | 356 | 397,4 | 20,7 | 5 | 15 | 7,5 | — | — | 31 | 477 | 12 |

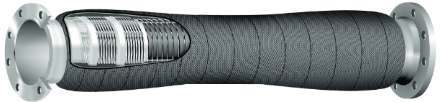

CavMac CSD05 — 5 бар, всасывание и подача цемента и бетона
Напорно-всасывающий рукав для цемента и бетона.
- Температура: −30…+80 °C
- Внутренний слой: натуральный каучук (NR), 40 или 60 Shore
- Армирование: полиэфирный корд, стальная спираль
- Наружный слой: гладкий CR
- Концы: вулканизированные встроенные хвостовики с фланцами
- Электропроводность: медные проводники, не более 10⁶ Ом/м
| Артикул | ДУ, мм | НД, мм | Стенка, мм | Раб., бар | Разрыв, бар | Испыт., бар | Вакуум, бар | Мин. радиус, мм | Вес, кг/м | Сборка 10 м, кг | Макс. длина, м |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CSD05-152 | 152 | 188,0 | 18,0 | 5 | 15 | 7,5 | −0,85 | 910 | 15 | 200 | 61 |
| CSD05-203 | 203 | 240,0 | 18,5 | 5 | 15 | 7,5 | −0,85 | 1210 | 19 | 270 | 40 |
| CSD05-254 | 254 | 294,0 | 20,0 | 5 | 15 | 7,5 | −0,85 | 1520 | 27 | 378 | 12 |
| CSD05-305 | 305 | 350,2 | 22,6 | 5 | 15 | 7,5 | −0,85 | 1830 | 39 | 552 | 12 |
| CSD05-356 | 356 | 406,0 | 25,0 | 5 | 15 | 7,5 | −0,85 | 2130 | 49 | 679 | 12 |
CavMac CD10 — 10 бар, подача цемента и бетона
Тяжёлый напорный рукав для цемента и бетона.
- Температура: −30…+80 °C
- Внутренний слой: натуральный каучук (NR), 40 или 60 Shore
- Армирование: полиэфирный корд
- Наружный слой: гладкий CR
- Концы: вулканизированные встроенные хвостовики с фланцами
- Электропроводность: медные проводники, не более 10⁶ Ом/м
| Артикул | ДУ, мм | НД, мм | Стенка, мм | Раб., бар | Разрыв, бар | Испыт., бар | Вакуум, бар | Мин. радиус, мм | Вес, кг/м | Сборка 10 м, кг | Макс. длина, м |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CD10-152 | 152 | 183,8 | 15,9 | 10 | 30 | 15 | — | — | 10 | 153 | 61 |
| CD10-203 | 203 | 237,2 | 17,1 | 10 | 30 | 15 | — | — | 14 | 218 | 61 |
| CD10-254 | 254 | 288,2 | 17,1 | 10 | 30 | 15 | — | — | 18 | 279 | 12 |
| CD10-305 | 305 | 342,2 | 18,6 | 10 | 30 | 15 | — | — | 23 | 377 | 12 |
| CD10-356 | 356 | 400,4 | 22,2 | 10 | 30 | 15 | — | — | 33 | 499 | 12 |
CavMac CSD10 — 10 бар, всасывание и подача цемента и бетона
Напорно-всасывающий рукав для цемента и бетона.
- Температура: −30…+80 °C
- Внутренний слой: натуральный каучук (NR), 40 или 60 Shore
- Армирование: полиэфирный корд, стальная спираль
- Наружный слой: гладкий CR
- Концы: вулканизированные встроенные хвостовики с фланцами
- Электропроводность: медные проводники, не более 10⁶ Ом/м
| Артикул | ДУ, мм | НД, мм | Стенка, мм | Раб., бар | Разрыв, бар | Испыт., бар | Вакуум, бар | Мин. радиус, мм | Вес, кг/м | Сборка 10 м, кг | Макс. длина, м |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CSD10-152 | 152 | 189,4 | 18,7 | 10 | 30 | 15 | −0,85 | 910 | 14 | 195 | 61 |
| CSD10-203 | 203 | 243,0 | 20,0 | 10 | 30 | 15 | −0,85 | 1210 | 20 | 282 | 40 |
| CSD10-254 | 254 | 297,0 | 21,5 | 10 | 30 | 15 | −0,85 | 1520 | 28 | 395 | 12 |
| CSD10-305 | 305 | 353,2 | 24,1 | 10 | 30 | 15 | −0,85 | 1830 | 41 | 575 | 12 |
| CSD10-356 | 356 | 409,0 | 26,5 | 10 | 30 | 15 | −0,85 | 2130 | 52 | 704 | 12 |

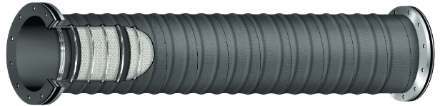

CavMac IR02-10 — 10 бар, рукав для земснарядов (карданного типа)
Сверхгибкий напорно-всасывающий рукав с отдельными стальными кольцами — для вакуумных разгрузчиков и карданных узлов земснарядов, где нужен экстремальный изгиб.
- Температура: −30…+80 °C
- Внутренний слой: натуральный каучук (NR), 40 или 60 Shore
- Армирование: полиэфирный корд, отдельные стальные кольца
- Наружный слой: гладкий CR
- Концы: вулканизированные двойные неподвижные фланцы
- Электропроводность: нет
| Артикул | ДУ, мм | НД, мм | Стенка, мм | Раб., бар | Разрыв, бар | Испыт., бар | Вакуум, бар | Мин. радиус, мм | Вес, кг/м | Сборка 10 м, кг | Макс. длина, м |
|---|---|---|---|---|---|---|---|---|---|---|---|
| IR02-10-203 | 203 | 253,0 | 25,0 | 10 | 30 | 15 | −0,85 | 406 | 30 | 414 | 60 |
| IR02-10-254 | 254 | 305,0 | 25,5 | 10 | 30 | 15 | −0,85 | 508 | 36 | 504 | 12 |
| IR02-10-305 | 305 | 355,0 | 25,0 | 10 | 30 | 15 | −0,85 | 610 | 44 | 603 | 12 |
| IR02-10-356 | 356 | 412,0 | 28,0 | 10 | 30 | 15 | −0,85 | 712 | 53 | 728 | 12 |
| IR02-10-406 | 406 | 468,0 | 31,0 | 10 | 30 | 15 | −0,85 | 812 | 64 | 874 | 12 |
| IR02-10-456 | 456 | 523,0 | 33,5 | 10 | 30 | 15 | −0,85 | 912 | 75 | 1025 | 12 |
| IR02-10-508 | 508 | 582,0 | 37,0 | 10 | 30 | 15 | −0,85 | 1016 | 87 | 1202 | 12 |
| IR02-10-610 | 610 | 700,0 | 45,0 | 10 | 30 | 15 | −0,85 | 1220 | 135 | 1823 | 12 |
Система IR12 Cut-End
Гофрированный абразивостойкий рукав IR12 режется в нужный размер прямо на объекте и монтируется многоразовыми алюминиевыми хомутами — без специального инструмента и обученного персонала. Глубокая гофра фиксирует хомут, что сокращает простой при замене. Чтобы продлить срок службы, рукав можно поворачивать вокруг оси, ослабив болты фланцев: это особенно полезно на поворотах при транспортировке сухих сред. Рукав доступен для визуального осмотра и не требует защитного покрытия при наружной установке.
Исполнения рукава IR12
- IR12-60: пневмо- и гидротранспорт абразивных материалов; NR/SBR, 60–65 Shore A
- IR12-40: абразивные пульпы; NR/BR, 40–45 Shore A
- IR12-FD: жиросодержащие пищевые продукты; белый NBR, FDA 177.2600
- IR12-AFD: сухие пищевые сыпучие: зерно, мука, сахар, бобовые, крахмал, сухие фармпрепараты
- Наружный слой: гофрированный CR, стойкий к истиранию, маслам, атмосфере и морской воде, электропроводящий
- Фланцы: сверловка PN10, резиновая прокладка 6 мм
Алюминиевые хомуты C001 для IR12
Высокопрочный алюминий, сверловка PN10; для ДУ 456 и 508 мм (отмечены *) — оцинкованная сталь. К хомутам — плоские (стандарт) или конические резиновые прокладки для лучшего уплотнения.
| Артикул | ДУ рукава, мм | Дюймы | НД хомута, мм | PCD, мм | A, мм | B, мм | Вес, кг |
|---|---|---|---|---|---|---|---|
| C001.S-051 | 51 | 2 | 185 | 145 | 13 | 70 | 2 |
| C001.S-063 | 63 | 2,5 | 185 | 145 | 13 | 70 | 2 |
| C001.S-076 | 76 | 3 | 200 | 160 | 13 | 70 | 2 |
| C001.S-102 | 102 | 4 | 220 | 180 | 15 | 65 | 2,5 |
| C001.S-127 | 127 | 5 | 250 | 210 | 15 | 85 | 4 |
| C001.S-152 | 152 | 6 | 285 | 240 | 18 | 95 | 5 |
| C001.S-178 | 178 | 7 | 315 | 210 | 20 | 108 | 6 |
| C001.S-203 | 203 | 8 | 340 | 295 | 20 | 130 | 7 |
| C001.S-254 | 254 | 10 | 395 | 350 | 25 | 145 | 9 |
| C001.S-305 | 305 | 12 | 445 | 400 | 27 | 165 | 11 |
| C001.S-356 | 356 | 14 | 505 | 460 | 28 | 165 | 16 |
| C001.S-406 | 406 | 16 | 565 | 515 | 28 | 180 | 17 |
| C001.S-456 | 456 | 18 | 615 | 565 | 20 | 330 | 44,5* |
| C001.S-508 | 508 | 20 | 670 | 620 | 20 | 330 | 50* |
Отводы, переходы и компенсаторы
Изготавливаются на заказ под ваш диаметр, угол, радиус и строительную длину. Внутренний слой — NR 40 или 60 Shore; армирование — полиэфирный корд и стальная спираль; наружный слой — CR, SBR или EPDM. Рабочее давление 3,5 / 10 / 16 бар, запас 3:1, вакуум до −0,85 бар, температура −30…+80 °C. Стандартно — отбортованные поворотные фланцы, по запросу — неподвижные.
Отводы HB10H
Горячевулканизированные отводы с повышенной износостойкостью по сравнению со стальными трубными отводами; толщину футеровки можно увеличить без уменьшения внутреннего диаметра. Бывают жёсткостенные (со спиралью) и мягкостенные.
| Артикул | ДУ, мм | Дюймы | НД, мм | Стенка, мм | Радиус изгиба, мм | Раб. давл., бар | A для 45°, мм | A для 90°, мм | Вес, кг/м |
|---|---|---|---|---|---|---|---|---|---|
| HB10H-152 | 152 | 6 | 178 | 13 | 457 | 10 | 339 | 607 | 21 |
| HB10H-203 | 203 | 8 | 232 | 14,5 | 610 | 10 | 403 | 760 | 28 |
| HB10H-254 | 254 | 10 | 291 | 18,5 | 762 | 10 | 466 | 912 | 30 |
| HB10H-305 | 305 | 12 | 344 | 19,5 | 914 | 10 | 579 | 1114 | 43 |
| HB10H-356 | 356 | 14 | 399 | 21,5 | 1067 | 10 | 642 | 1267 | 34 |
Переходы HR10S
Концентрические или эксцентрические переходы между трубопроводом и патрубками шламовых насосов. Гасят вибрацию и шум.
| Артикул | ДУ 1, мм | Дюймы | ДУ 2, мм | Стенка, мм | Раб. давл., бар | Разрыв, бар | Вес, кг | Длина A, мм |
|---|---|---|---|---|---|---|---|---|
| HR10S-076 | 76 | 3 | 51 | 11,5 | 10 | 30 | 9 | 380 |
| HR10S-102 | 102 | 4 | 76 | 11,5 | 10 | 30 | 11 | 380 |
| HR10S-127 | 127 | 5 | 102 | 12,5 | 10 | 30 | 13,5 | 380 |
| HR10S-152 | 152 | 6 | 127 | 13,0 | 10 | 30 | 19,5 | 380 |
| HR10S-203 | 203 | 8 | 152 | 14,5 | 10 | 30 | 26,5 | 380 |
| HR10S-254 | 254 | 10 | 203 | 18,5 | 10 | 30 | 39 | 380 |
| HR10S-305 | 305 | 12 | 254 | 19,5 | 10 | 30 | 52 | 380 |
Компенсаторы HC10S
Компенсируют несоосность и вибрацию на входе и выходе насосов; встроенные фланцы крепятся прямо к фланцу насоса.
| Артикул | ДУ, мм | Дюймы | НД, мм | Стенка, мм | Раб. давл., бар | Разрыв, бар | Вес, кг | Длина A, мм |
|---|---|---|---|---|---|---|---|---|
| HC10S-076 | 76 | 3 | 99 | 11,5 | 10 | 30 | 9 | 250 |
| HC10S-102 | 102 | 4 | 125 | 11,5 | 10 | 30 | 11 | 250 |
| HC10S-127 | 127 | 5 | 152 | 12,5 | 10 | 30 | 13,5 | 250 |
| HC10S-152 | 152 | 6 | 178 | 13 | 10 | 30 | 19,5 | 250 |
| HC10S-203 | 203 | 8 | 232 | 14,5 | 10 | 30 | 26,5 | 250 |
| HC10S-254 | 254 | 10 | 291 | 18,5 | 10 | 30 | 39 | 250 |
| HC10S-305 | 305 | 12 | 344 | 19,5 | 10 | 30 | 52 | 250 |
| HC10S-356 | 356 | 14 | 399 | 21,5 | 10 | 30 | 60 | 250 |
Абразивные рукава Tubi Gomma Torino
Также в ассортименте — абразивостойкие рукава итальянского производителя Tubi Gomma Torino, в том числе пескоструйный ABRASAND и штукатурный ABRAPLUS.
Источник характеристик — паспорта производителя Abcon Industrial Products (CavMac). ООО «Динамика потока» — генеральный дистрибьютор CavMac в России, Беларуси, Казахстане и Киргизии.
Подберём абразивный рукав под вашу среду
Подберём модель, длину и концевую арматуру, рассчитаем цену и срок поставки.
